28小尺寸系列步进电机驱动器

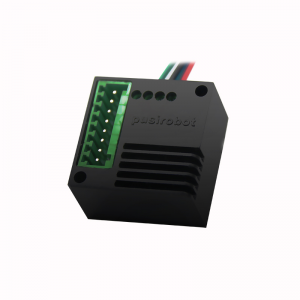

PMC007C2是一款微型集成28（Nema11）步进电机驱动器，可直接安装在28（Nema11）步进电机后盖上。该系列步进电机驱动器是基于CANopen总线控制的。采用PMC007C2步进电机控制，可轻松实现多达120台电机的网络联动控制，并可根据用户需要实现基于编码器的闭环控制。PMC007C2采用标准的CANopen DS301控制协议，不仅大大降低了上层控制系统的控制复杂度，而且最大限度地保留了控制的灵活性，适用于各种高精度、宽范围的应用。

另可提供 28系列闭环一体化电机（旋转）   28系列闭环丝杆步进一体机（直线）

Features

  • 小尺寸体积，28mm
  • 通过CANopen（DS301）控制
  • 0-2A电流指令调整
  • 微型步进电机控制器
  • 支持编码器闭环
  • 用PC机调试软件进行简单调试
  • 经济的

规格参数

额定电流（A）:2 A
供电电压 V DC:12-24 V DC
控制接口:Canopen
输入 & 输出:

2个数字输入（5V）
1个模拟输入0-3.3 V
2个数字输出

OEM可编程:Yes
定制化:Firmware
适用电机:Stepper motor
订货编码:PMC007C2CYAN

Dimension



Pin assignment

一般I/O IO功能

紧急停止输入，制动控制，数字输入/输出，模拟输入，工厂复位，5V输出

输入规格数字输入电压：0-5V

模拟调速输入电压：0-3.3V

急停输入电压：0-24V



文档下载

文件 类型 大小 最后更新 链接
PMC007C2 CAN DebugTool En V1.0.50 zip 5.46MB 12月 / 27 / 2019   Download
PMC007 CAN_SDK customer_20190305 zip 51.068MB 12月 / 27 / 2019   Download
PMC007C2_User_Manual_v0.2.6_En.pdf pdf 2.657MB 12月 / 27 / 2019   Download
