微型4轴步进驱动器 支持拓展到5轴-PMC005-CYL
所属系列：PMC005
PMC005是一款微型四轴步进电机驱动控制器，可以通过RS485总线（QT协议）网络进行控制 PMC005步进电机控制器可以提供四轴步进电机并联控制，每个轴可以连续调节电流峰值0.1-4A，最大值 128个细分，并内置加速和减速，传感器控制和异常保护功能，特别结构适用于紧凑的自动化设备，如医疗诊断仪器（核酸检测，基因测序，全自动免疫分析系统）等。
系列概要特性
- 4轴步进电机驱动
- 第5轴支持步进功能和电磁阀功能切换
- 轴1轴2支持AB编码器位置闭环
- 单轴电流范围4A
- 支持正负限位保护
- 单轴高达128细分
- 适合紧凑型医疗IVD设备
技术参数
电气参数
| 控制接口 | RS485 |
| 驱动电流 | 4 A |
| 驱动器峰值电流 | 4 A |
| 支持的反馈输入 | 增量式AB单端 |
| 驱动器适配电机类型 | 步进电机 |
| 支持的控制模式 | 轮廓位置 |
| 操作电压（上限） | 36 V |
| 操作电压（下限） | 9 V |
| 驱动额定功率（50V计算） | 200 W |
| 数字输入 | 2路数字输入 |
| 脚本编程 | 无 |
| 硬件端子控制 | 无 |
| 动态链接库 | 支持 |
| 安全保护 | 欠压 |
驱动器接口与安装规范
| 接口形态（电源输入） | 连接器 |
| 接口形态（电机动力输入） | 连接器 |
| 接口形态（编码器输入） | 连接器 |
| 接口形态（抱闸输出） | 连接器 |
| 接口形态（数字 I/O） | 连接器 |

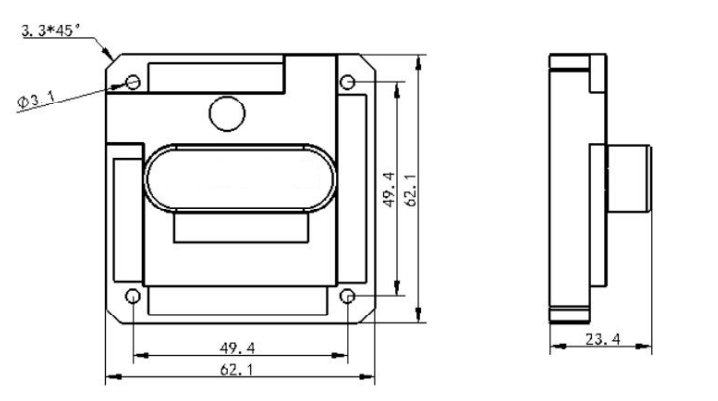

尺寸图
- 查看本系列全部 1 款规格型号 (选型参数表)
型号 (SKU) 配置概述 PMC005-CYL 微型五轴步进电机驱动控制器-PMC005-CYL
