微型可编程电机控制器系列（USB/CANopen/RS485/RS232）-CL3-E

所属系列：CL3-E

CL3-E系列是一款微型可编程电机控制器，尺寸仅42×60mm，特别适用于医疗、光学等小型仪器设备。产品支持直流无刷电机、低压伺服电机及步进电机的闭环与开环控制，提供增量差分ABZ、霍尔、无感等多种闭环方式，并支持USB、CANopen、RS485、RS232多总线接口混合使用。 控制器内置第三代NanoJ实时编程系统，支持速度、定位、扭矩、同步、插补等控制模式，配备模拟量（0-10V/4-20mA）输入用于角度与转速控制，额定连续电流3A、峰值6A，宽电压12-24VDC输入，是小型智能化仪器的理想运动控制方案。

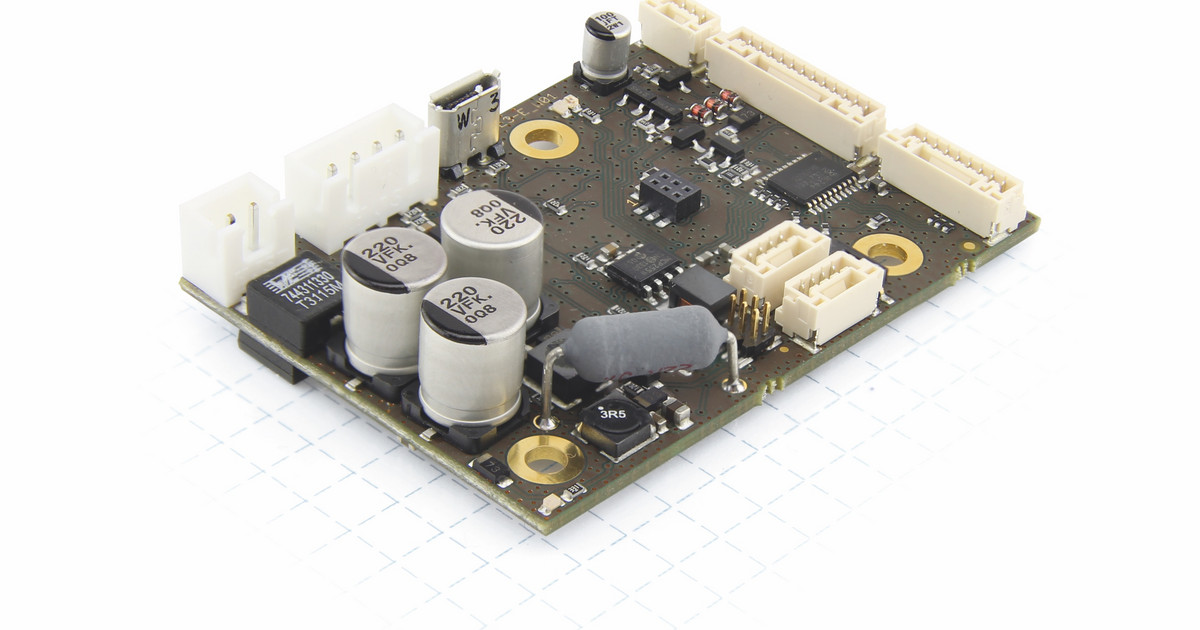

微型可编程电机控制器系列（USB/CANopen/RS485/RS232）-CL3-E CL3-E-2-0F
【提示】本图仅供展示
RoHSCE

系列概要特性

• 微型尺寸42×60mm，适合小型仪器设备
• 支持直流无刷、低压伺服、步进电机闭环与开环控制
• 增量差分ABZ/霍尔/无感多种闭环方式
• USB/CANopen/RS485/RS232多种总线接口混合使用
• 内置第三代NanoJ实时编程控制技术
• 支持速度、定位、扭矩、同步、插补控制
• 模拟量（0-10V/4-20mA）输入，角度/转速控制
• 适配医疗、光学等小型仪器设备场景

技术参数

电气参数

控制接口USB
驱动电流3 A
驱动器峰值电流6 A
支持的反馈输入霍尔
驱动器适配电机类型无刷直流电机(ABI编码器)
支持的控制模式硬件端子控制
操作电压（上限）24 V
操作电压（下限）12 V
驱动额定功率（50V计算）150 W
数字输入5路数字输入PNP（5/24V)
数字输出3路漏极输出
模拟输入0-20mA
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
安全保护过热

驱动器接口与安装规范

接口形态（电源输入）连接器
连接器型号（电源输入）JST XHP-2
接口形态（电机动力输入）连接器
连接器型号（动力输入）JST XHP-4
接口形态（编码器输入）连接器
连接器型号（反馈输入）JST GHR-10V-S
接口形态（抱闸输出）无
连接器型号（抱闸输出）none
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）JST GHR-12V-S

产品详情

产品详情图

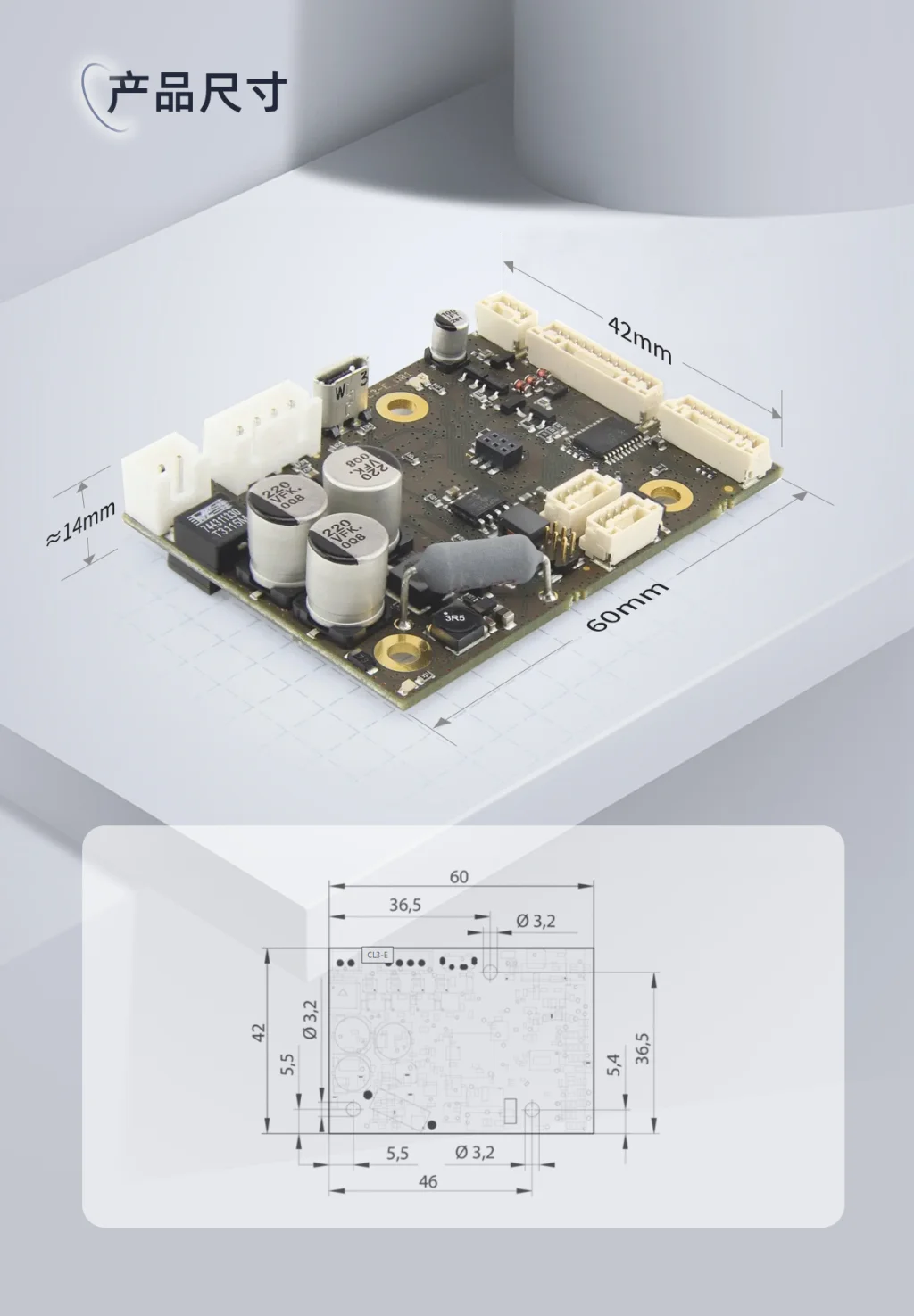

尺寸图

CL3-E-2-0F 驱动器尺寸图

3D 预览

系列选型概览 (共 1 款规格型号)

型号 (SKU)核心规格参数选型操作
CL3-E-2-0F当前
微型可编程电机控制器（USB/CANopen/RS485/RS232多总线）-CL3-E-2-0F
控制接口:CANopen | USB驱动电流:3A驱动器峰值电流:6A
