多协议大电流电机控制器系列（EtherCAT/CANopen/EtherNetIP/Modbus TCP/Modbus RTU）-N5
所属系列：N5
N5系列是一款多协议大电流电机控制器，额定连续电流18A、峰值40A，支持12-48VDC宽电压输入，兼容步进电机、闭环步进电机、直流无刷电机及PMSM低压伺服电机等多种机型。系列提供EtherCAT、CANopen、EtherNet/IP、Modbus TCP、Modbus RTU五种总线版本，支持增量差分编码器与霍尔输入闭环。 产品内置NanoJ可编程系统，支持速度、位置、扭矩及周期同步（CSP/CSV/CST）等控制模式，可独立脱机运行，并提供DLL动态链接库便于上位机二次开发。配备6路PNP数字输入、2路漏极输出及模拟量接口，集成过压、过流、过载、过温保护，适用于多轴总线化、大电流负载的自动化控制系统。
系列概要特性
• 大电流设计：连续18A、峰值40A，支持多类电机• 宽电压输入12-48VDC，额定功率900W（50V计算）
• 兼容步进、闭环步进、无刷及PMSM低压伺服电机
• 增量差分编码器与霍尔输入，支持多闭环反馈
• 速度/位置/扭矩及周期同步模式（CSP/CSV/CST）
• 6路PNP数字输入、2路漏极输出，模拟量-10~10V/0-20mA
• 内置NanoJ可编程系统，支持独立脱机运行
• 支持动态链接库（DLL）二次开发，便于系统集成
技术参数
电气参数
| 控制接口 | Modbus-Rtu |
| 驱动电流 | 18 A |
| 驱动器峰值电流 | 40 A |
| 支持的反馈输入 | 霍尔 |
| 驱动器适配电机类型 | 无刷直流电机(ABI编码器) |
| 支持的控制模式 | 硬件端子控制 |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 驱动额定功率（50V计算） | 900 W |
| 数字输入 | 6路数字输入PNP（5/24V) |
| 数字输出 | 2路漏极输出 |
| 模拟输入 | -10~10V |
| 脚本编程 | NanoJ（C++） |
| 硬件端子控制 | 支持 |
| 动态链接库 | 支持 |
| 安全保护 | 过热 |
驱动器接口与安装规范
| 接口形态（电源输入） | 螺纹端子 |
| 接口形态（电机动力输入） | 螺纹端子 |
| 接口形态（编码器输入） | 连接器 |
| 连接器型号（反馈输入） | JST PADP-12V-1-S |
| 接口形态（抱闸输出） | 螺纹端子 |
| 接口形态（数字 I/O） | 螺纹端子 |

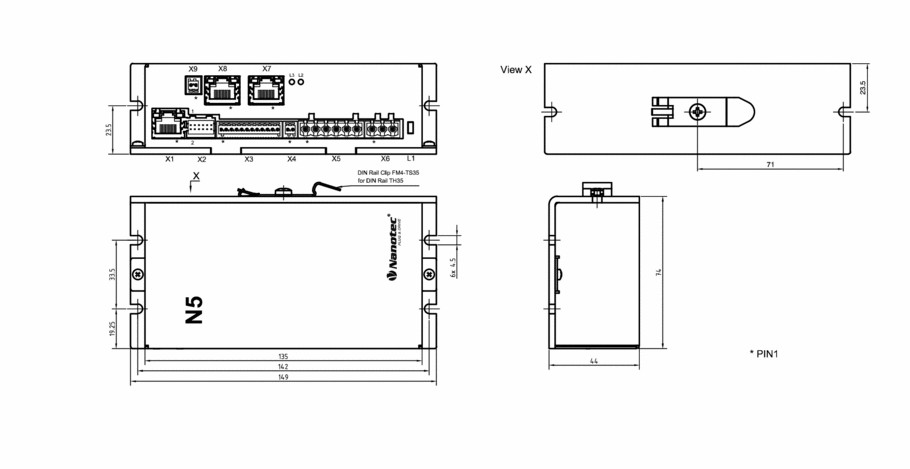

尺寸图
3D 预览
