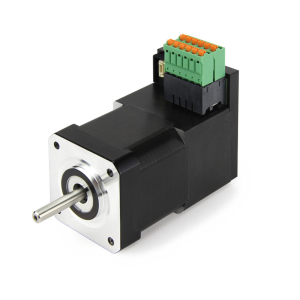

一体化伺服电机法兰42mm-CAN总线智能伺服电机PD2-C-08

一体化伺服电机法兰42mm-CAN总线智能伺服电机PD2-C-08

智能一体化伺服系统具有集成控制器和编码器的闭环步进电机。 节省空间的多合一伺服系统，简化了安装。 法兰尺寸：42毫米。

简要特性

  • 一体化：电机+编码器+驱动器+运动控制器
  • 支持CANopen网络控制和独立运行
  • 单圈绝对值/增量编码器
  • 全闭环矢量控制，无共振
  • 标准CANopen(DS402)
  • 限位，零位，急停信号输入（5V和24V通用）
  • 0-10V模拟量  0-20mA模拟量输入
  • 支持免PLC等主控独立运行
  • 定位，同步定位，插补，速度，同步速度，力矩，同步力矩多种控制模式
  • 德国品牌30年+

规格参数

额定转速（rpm）:1500rpm
力矩（Nm）:0.5 Nm
控制接口:CANopen
电机法兰 (mm):42 mm
控制接口:CANopen
独立编程控制:Yes
输入 & 输出:

4个数字输入端 (5/24V可切换)

1个模拟量输入端(0-20mA/0-10V可切换)

3个数字输出端 (max 24 V/100 mA)



选装变速箱:是
IP防护等级:IP54

技术特性

  • 一体化：电机+编码器+驱动器+控制器
  • 支持网络控制和独立运行
  • 单圈绝对值编码器
  • 全闭环矢量控制，无共振
  • CANopen网络组网可达120个
  • 一进一出的网络接口设计，简化连网
  • 5V和24V传感器输入
  • 限位，零位，急停信号输入
  • S和T型加减速曲线自动控制
  • 定位，同步定位，插补，速度，同步速度，力矩，同步力矩多种控制模式
  • 支持免PLC等主控独立运行
  • 支持内部C语言二次编程开发
  • 标准CANopen协议（DS402）
  • 丰富的IO输出
  • 0-10V/4-20mA模拟量输入
  • 模拟量定位（阀门应用），模拟量调速（DCS直接控制）
  • 30年+的品牌保证
  • 完善的安全报警机制
  • 高精度和平稳运行
  • 精确的速度，位置，转矩控制
  • 合理价格，快速交付

42闭环步进一体机

Dimensions

Torque Curves

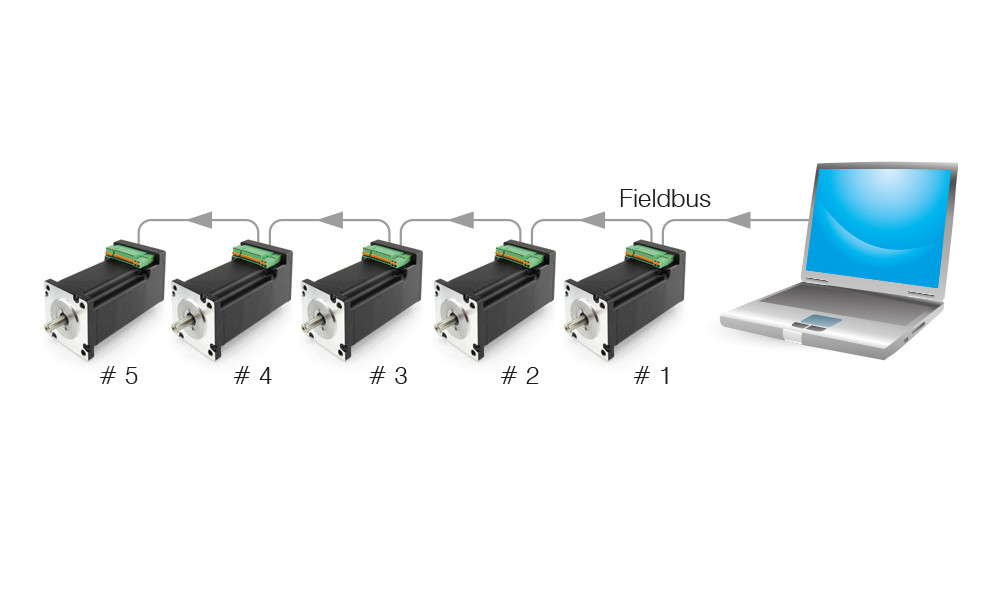

Multiple Control methods

*Feildbus control such as canopen

 *Feildbus control such as canopen

文档下载

文件 类型 大小 最后更新 链接
PD2-C4118L1804-E-08 3D Model stp 4.085MB 12月 / 24 / 2019   Download
PD2C_CANopen_Technical-Manual_V2.0.1 pdf 3.675MB 12月 / 27 / 2019   Download
PD2-C411L18-E-65-08 Data Sheet pdf 115.145KB 12月 / 24 / 2019   Download
Product_Overview_PD2-C pdf 368.073KB 12月 / 27 / 2019   Download
