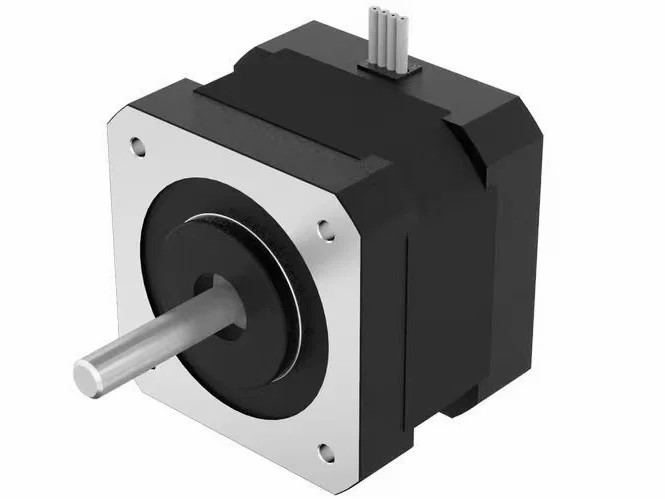

42mm闭环步进电机-17HS
所属系列：17HS
42法兰系列步进电机属于Nema17混合式步进电机，在整个体系中属于最常规的产品序列，所有电机支持预装HE系列增量编码器、BE系列免电池多圈绝对值编码器，配合我们的驱动器实现全闭环控制。所有电机提供丰富的总线驱动器规格。丰富的绕组规格可选，输出轴支持定制特殊加工，可独立销售开环，闭环，绝对值等不同版本的产品，详情请与我们联系
系列概要特性
• 微型步进电机• 42系列法兰
• 可配套编码器/减速箱/齿轮箱
• 提供不同长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 0.8 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 保持扭矩 | 120 mN・m |
| 额定转速 | 1000 rpm |
| 转动惯量 | 15 g・cm² |
| 电机高度 | 22 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | PH-6Y |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴直径（电机输出轴） | 5 mm |
| 轴长度（电机输出轴） | 20 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 22 mm |
| 安装孔位 | 31 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 3 mm |

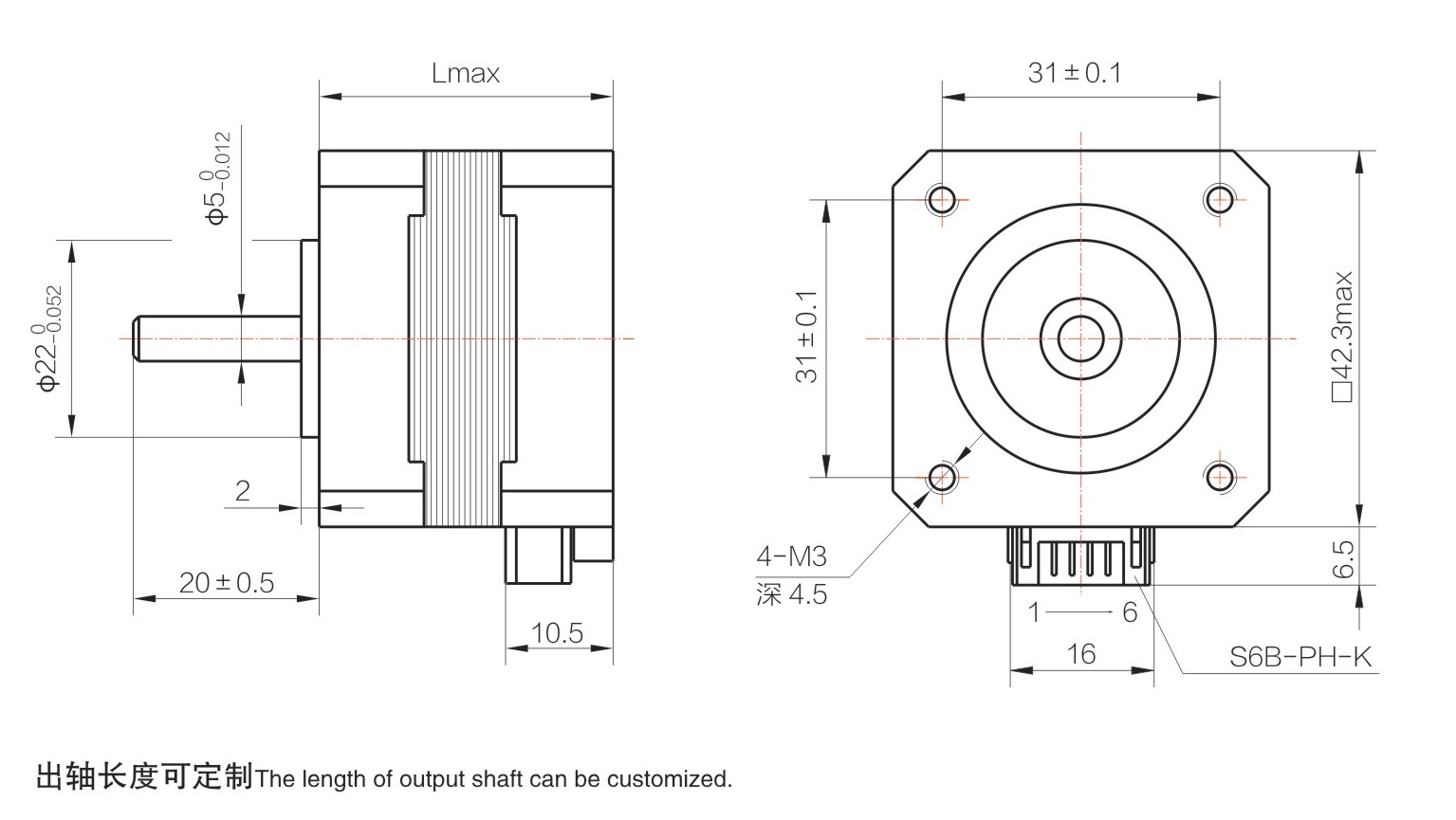

尺寸图
力速特性曲线
3D 预览
文档下载
- 查看本系列全部 15 款规格型号 (选型参数表)
型号 (SKU) 配置概述 17HS2201 42mm混合式步进电机-17HS2201 17HS3401 42mm混合式步进电机-17HS3401 17HS4001 42mm混合式步进电机-17HS4001 17HS4801 42mm混合式步进电机-17HS4801 17HS6001 42mm混合式步进电机-17HS6001 17HS2204-BE17 绝对值42mm闭环步进电机-17HS2204-BE17 17HS3404-BE17 绝对值42mm闭环步进电机-17HS3404-BE17 17HS4004-BE17 绝对值42mm闭环步进电机-17HS4004-BE17 17HS4804-BE17 绝对值42mm闭环步进电机-17HS4804-BE17 17HS6004-BE17 绝对值42mm闭环步进电机-17HS6004-BE17 17HS2201-HE1000 闭环42mm闭环步进电机-17HS2201-HE1000 17HS3401-HE1000 闭环42mm闭环步进电机-17HS3401-HE1000 17HS4001-HE1000 闭环42mm闭环步进电机-17HS4001-HE1000 17HS4801-HE1000 闭环42mm闭环步进电机-17HS4801-HE1000 17HS6001-HE1000 闭环42mm闭环步进电机-17HS6001-HE1000
