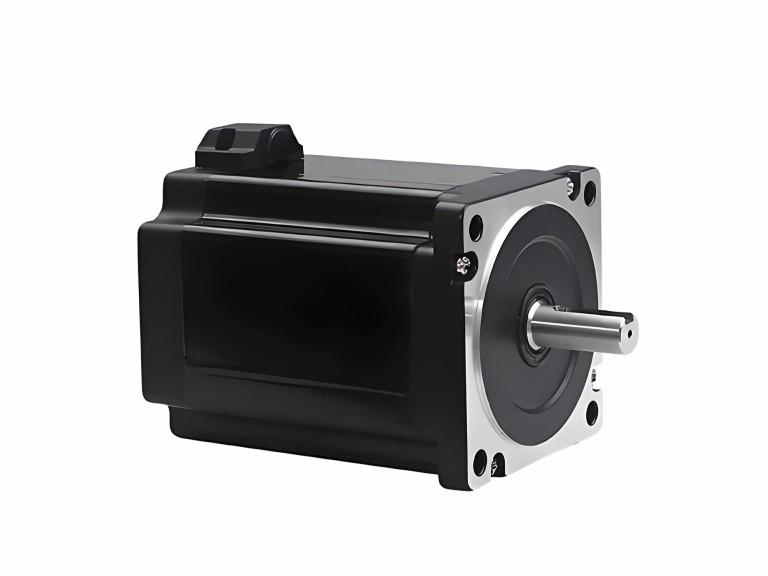

57mm混合式步进电机-23HS
所属系列：23HS
57mm（NEMA23）混合式步进电机系列，机身长度覆盖45~100mm，保持转矩0.7~2.5N·m，步距角1.8°，额定电流2~4.5A。系列提供开环、1000/2000/4000线增量编码器闭环、17位免电池多圈绝对值三种反馈形态，我们提供规格丰富的电机驱动器选项，涵盖脉冲驱动，EtherCAT，CANopen，Modbus等总线型驱动控制器，广泛用于数控机床、自动化产线、包装机械与通用传动机构。我们可以提供特殊电机轴，绕组参数，组件装配等定制服务。如需一体化直线模组产品方案，请与我们联系。
系列概要特性
• 57mm两相混合式步进电机• NEMA23标准机座
• 支持开环/增量闭环/绝对值闭环三种反馈
• 保持转矩0.7~2.5N·m
• 机身长度45~100mm，步距角1.8°
• 可配HE/BE系列编码器升级闭环
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 电机反馈类型 | 差分ABZ(光编) |
| 电机编码器分辨率 | 1000 CPR |
| 额定电流 | 2 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 57 mm |
| 英制代码 | NEMA 23 |
| 保持扭矩 | 0.7 N.m |
| 额定转速 | 800 rpm |
| 转动惯量 | 155 g・cm² |
| 电机高度 | 45 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 直接引出线 |
| 电机编码器连接器型号 | fixed |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |
| 轴直径（电机输出轴） | 8 mm |
| 轴长度（电机输出轴） | 20 mm |
| 凸台高度 | 1.6 mm |
| 凸台直径 | 38.1 mm |
| 安装孔位 | 47.14 mm |
| 安装孔类型 | 通孔 |
| 安装孔尺寸 | 5 mm |

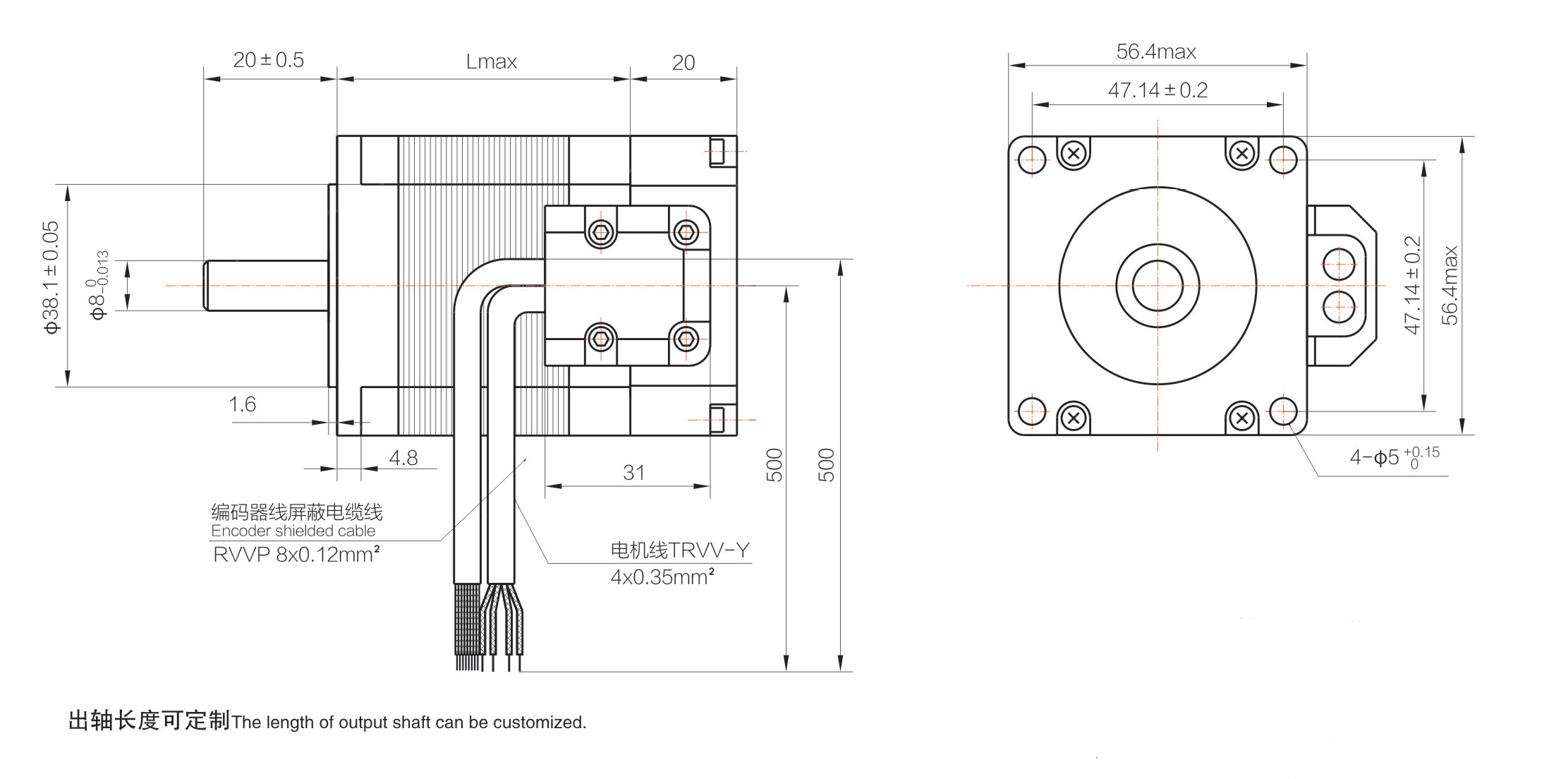

尺寸图
力速特性曲线
3D 预览
文档下载
系列选型概览 (共 18 款规格型号)
规格选项
HE闭环版本编码器分辨率支持1000/2000/4000分辨率可选，如需更高分辨率请与联系我们
已选配置：23HS4504-HE1000
