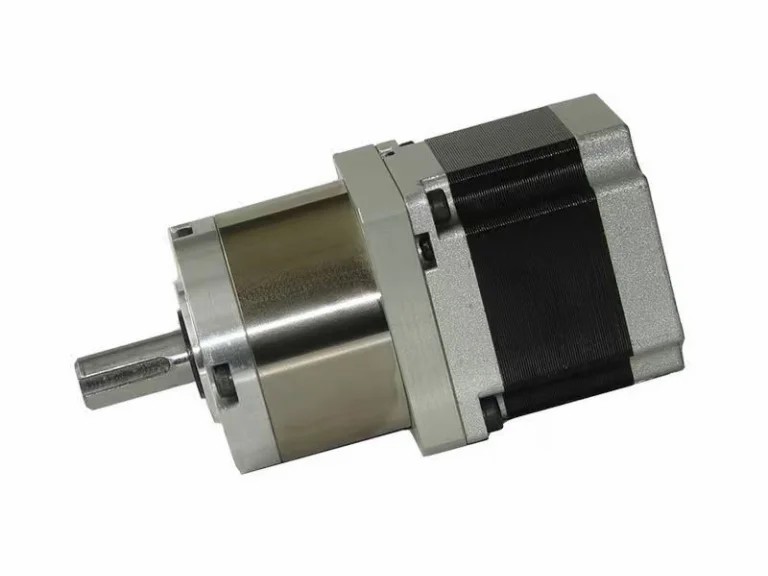

86mm减速步进电机-34HS7604-GL
所属系列：34HS7604-GL
系列概要特性
• 减速步进电机
• 86系列法兰
• 可配套编码器
• 不同的减速比可选
• 提供不同长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 4 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
| 抱闸选项 | 未集成 |
机械与动力特性
| 电机法兰 | 86 mm |
| 英制代码 | NEMA 34 |
| 保持扭矩 | 3.5 N.m |
| 额定转速 | 600 rpm |
| 减速比 | 4 |
| 整机转速 | 125 rpm |
| 整机扭矩 | 4.53 N.m |
| 转动惯量 | 1400 g・cm² |
| 电机高度 | 76 mm |
| 电机防护等级 | IP20 |
电机接口与安装规范
| 电机动力接口形态 | 直接引出线 |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |
| 电机制动器连接器型号 | none |

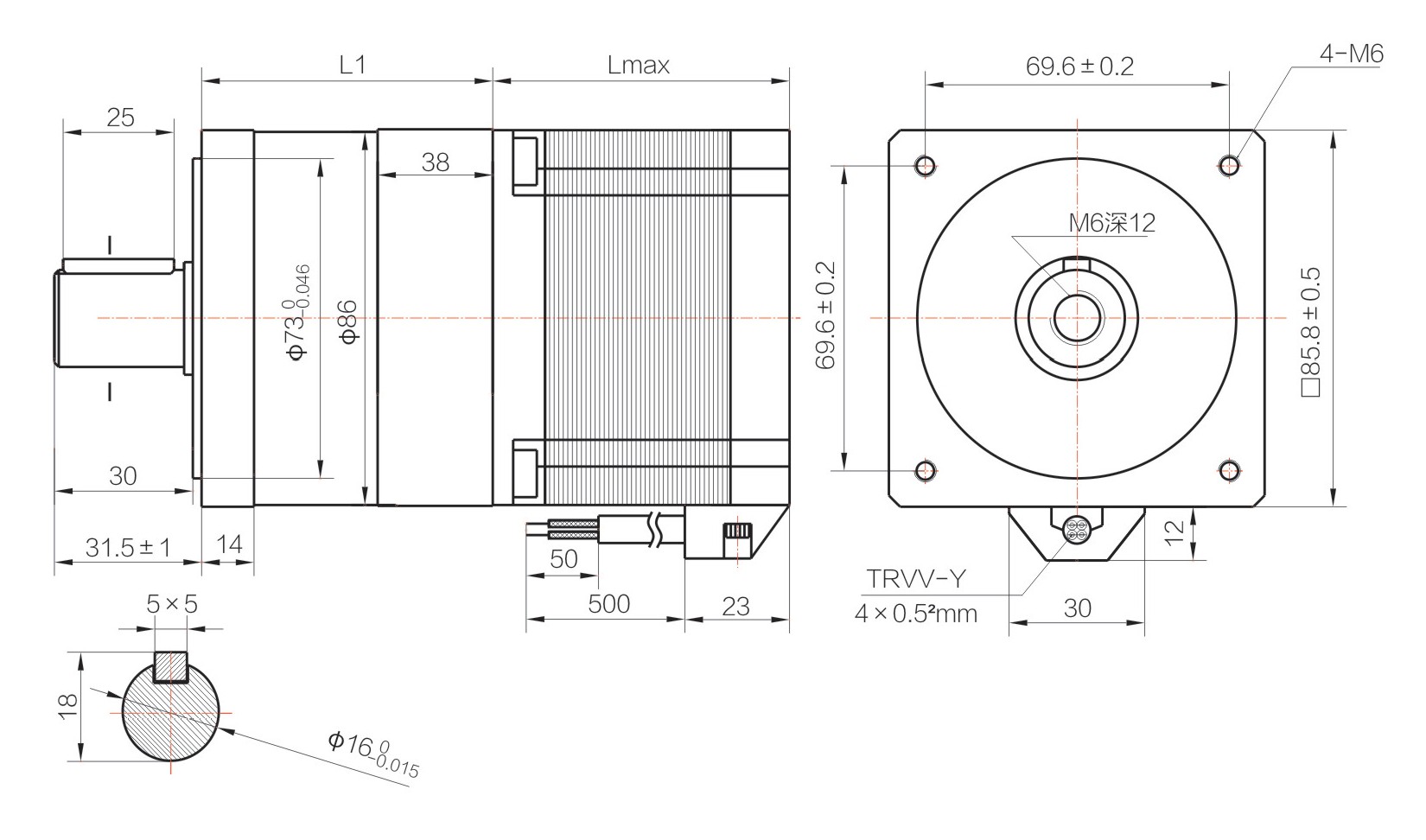

尺寸图
力速特性曲线
3D 预览
文档下载
- 查看本系列全部 45 款规格型号 (选型参数表)
型号 (SKU) 配置概述 34HS7604-GL10 86mm减速步进电机-34HS7604-GL10 34HS7604-GL100 86mm减速步进电机-34HS7604-GL100 34HS7604-GL16 86mm减速步进电机-34HS7604-GL16 34HS7604-GL20 86mm减速步进电机-34HS7604-GL20 34HS7604-GL25 86mm减速步进电机-34HS7604-GL25 34HS7604-GL3 86mm减速步进电机-34HS7604-GL3 34HS7604-GL35 86mm减速步进电机-34HS7604-GL35 34HS7604-GL4 86mm减速步进电机-34HS7604-GL4 34HS7604-GL40 86mm减速步进电机-34HS7604-GL40 34HS7604-GL5 86mm减速步进电机-34HS7604-GL5 34HS7604-GL50 86mm减速步进电机-34HS7604-GL50 34HS7604-GL7 86mm减速步进电机-34HS7604-GL7 34HS7604-GL81 86mm减速步进电机-34HS7604-GL81 34HS7604-GL9 86mm减速步进电机-34HS7604-GL9 34HS7604-GL90 86mm减速步进电机-34HS7604-GL90 34HS7604-GL10-BE17 绝对值86mm减速步进电机-34HS7604-GL10-BE17 34HS7604-GL100-BE17 绝对值86mm减速步进电机-34HS7604-GL100-BE17 34HS7604-GL16-BE17 绝对值86mm减速步进电机-34HS7604-GL16-BE17 34HS7604-GL20-BE17 绝对值86mm减速步进电机-34HS7604-GL20-BE17 34HS7604-GL25-BE17 绝对值86mm减速步进电机-34HS7604-GL25-BE17 34HS7604-GL3-BE17 绝对值86mm减速步进电机-34HS7604-GL3-BE17 34HS7604-GL35-BE17 绝对值86mm减速步进电机-34HS7604-GL35-BE17 34HS7604-GL4-BE17 绝对值86mm减速步进电机-34HS7604-GL4-BE17 34HS7604-GL40-BE17 绝对值86mm减速步进电机-34HS7604-GL40-BE17 34HS7604-GL5-BE17 绝对值86mm减速步进电机-34HS7604-GL5-BE17 34HS7604-GL50-BE17 绝对值86mm减速步进电机-34HS7604-GL50-BE17 34HS7604-GL7-BE17 绝对值86mm减速步进电机-34HS7604-GL7-BE17 34HS7604-GL81-BE17 绝对值86mm减速步进电机-34HS7604-GL81-BE17 34HS7604-GL9-BE17 绝对值86mm减速步进电机-34HS7604-GL9-BE17 34HS7604-GL90-BE17 绝对值86mm减速步进电机-34HS7604-GL90-BE17 34HS7604-GL10-HE1000 闭环86mm减速步进电机-34HS7604-GL10-HE1000 34HS7604-GL100-HE1000 闭环86mm减速步进电机-34HS7604-GL100-HE1000 34HS7604-GL16-HE1000 闭环86mm减速步进电机-34HS7604-GL16-HE1000 34HS7604-GL20-HE1000 闭环86mm减速步进电机-34HS7604-GL20-HE1000 34HS7604-GL25-HE1000 闭环86mm减速步进电机-34HS7604-GL25-HE1000 34HS7604-GL3-HE1000 闭环86mm减速步进电机-34HS7604-GL3-HE1000 34HS7604-GL35-HE1000 闭环86mm减速步进电机-34HS7604-GL35-HE1000 34HS7604-GL4-HE1000 闭环86mm减速步进电机-34HS7604-GL4-HE1000 34HS7604-GL40-HE1000 闭环86mm减速步进电机-34HS7604-GL40-HE1000 34HS7604-GL5-HE1000 闭环86mm减速步进电机-34HS7604-GL5-HE1000 34HS7604-GL50-HE1000 闭环86mm减速步进电机-34HS7604-GL50-HE1000 34HS7604-GL7-HE1000 闭环86mm减速步进电机-34HS7604-GL7-HE1000 34HS7604-GL81-HE1000 闭环86mm减速步进电机-34HS7604-GL81-HE1000 34HS7604-GL9-HE1000 闭环86mm减速步进电机-34HS7604-GL9-HE1000 34HS7604-GL90-HE1000 闭环86mm减速步进电机-34HS7604-GL90-HE1000
规格选项
已选配置：34HS7604-GL4
库存：货期需技术评估（请咨询客服）
