微型中空轴步进电机（NEMA 8 / 20mm法兰）| 专用于过光过气通道_支持闭环编码器-8HY3001-N
所属系列：8HY3001-N

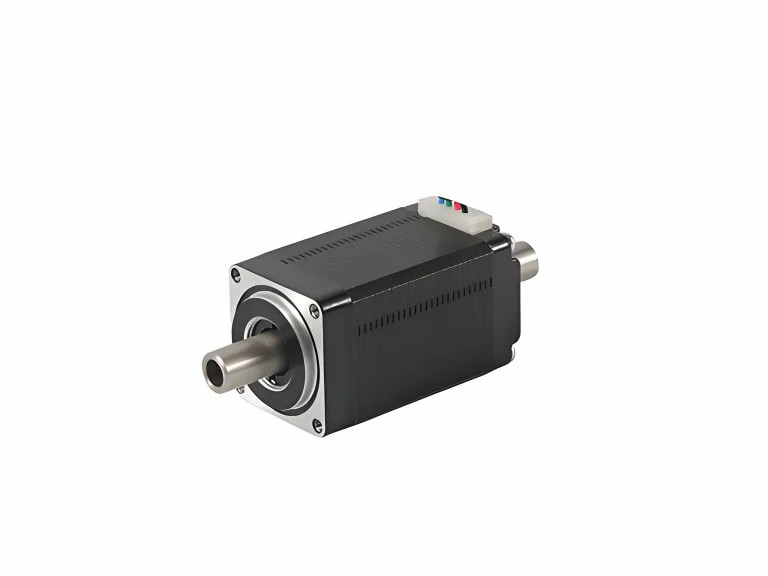

8HY3001-N 是专为极致紧凑空间与管路穿轴需求设计的 NEMA 8（20mm 法兰）微型中空轴步进电机。该型号核心亮点在于其极具性价比的经济型贯通式空心轴结构（中心孔采用高效粗加工工艺），空心内径范围可根据客户需求在 2.5mm 至 4.5mm 之间灵活定制。该通道专为无物理接触的“过光（激光/光纤）”与“过气（真空吸附/气压驱动）”场景打造，能完美解决多轴高速旋转系统中的线缆缠绕与气管扭结问题。电机尾部支持加装微型编码器实现闭环控制，并可配套专用微型控制器/驱动器。在确保长寿命与高精度的同时，通过工艺优化大幅降低了中空电机整体的采购成本，是自动化设备“透光、过气”机构的理想动力选择。如需高精度孔加工，请选择8HY3001-H系列
系列概要特性
• 专为过光/过气优化
• 极致紧凑（NEMA 8 标准）：机身安装法兰仅为 20mm × 20mm
• 可无缝配套微型编码器，升级为高响应、不丢步的闭环控制系统
• 提供不同机身长度选项
• 提供不同空内径选项
• 配套原厂高性能微型驱动器/控制器
技术参数
电机电气参数
| 电机类型 | 步进电机 |
| 电机反馈类型 | 无 |
| 额定电流 | 0.6 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 20 mm |
| 英制代码 | NEMA 8 |
| 保持扭矩 | 18 mN・m |
| 空心轴内径 | 2 mm |
| 空心轴外径 | 5 mm |
| 转动惯量 | 2 g・cm² |
| 电机高度 | 30 mm |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HY12500-6Y |
| 电机编码器接口形态 | 无编码器 |
| 电机制动器接口形态 | 无制动器 |

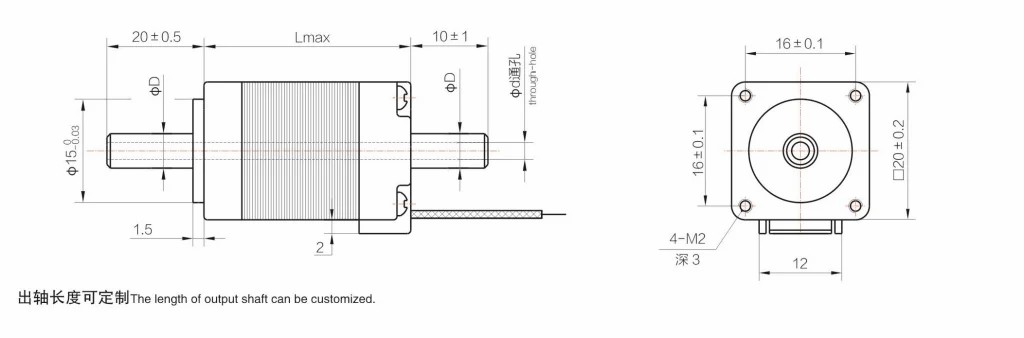

尺寸图
力速特性曲线
3D 预览
文档下载
暂无相关文档下载
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 8HY3001-N05-B2 20mm空心轴步进电机-8HY3001-N05-B2 8HY3001-N05-B3 20mm空心轴步进电机-8HY3001-N05-B3 8HY3001-N05-B3.5 20mm空心轴步进电机-8HY3001-N05-B3.5 8HY3001-N06-B2.5 20mm空心轴步进电机-8HY3001-N06-B2.5 8HY3001-N06-B3.5 20mm空心轴步进电机-8HY3001-N06-B3.5 8HY3001-N06-B4.5 20mm空心轴步进电机-8HY3001-N06-B4.5 8HY3001-N05-B2-HE1000 闭环20mm空心轴步进电机-8HY3001-N05-B2-HE1000 8HY3001-N05-B3-HE1000 闭环20mm空心轴步进电机-8HY3001-N05-B3-HE1000 8HY3001-N05-B3.5-HE1000 闭环20mm空心轴步进电机-8HY3001-N05-B3.5-HE1000 8HY3001-N06-B2.5-HE1000 闭环20mm空心轴步进电机-8HY3001-N06-B2.5-HE1000 8HY3001-N06-B3.5-HE1000 闭环20mm空心轴步进电机-8HY3001-N06-B3.5-HE1000 8HY3001-N06-B4.5-HE1000 闭环20mm空心轴步进电机-8HY3001-N06-B4.5-HE1000
规格选项
已选配置：8HY3001-N05-B2
库存：货期需技术评估（请咨询客服）
