微型中空轴步进电机（NEMA 8 / 20mm法兰 / 40mm加长机身）| 高扭矩_基础通孔电机_支持闭环-8HY4001-N
所属系列：8HY4001-N
8HY4001-N 是一款兼顾大扭矩输出与穿轴通道的 NEMA 8（20mm 法兰）微型中空轴步进电机。作为该系列的加长高刚性版本，该型号采用了 40mm 机身长度设计。在保持 20mm 超小法兰尺寸的同时，大幅提升了电机的保持转矩与动态输出能力，能完美胜任对负载和速度有更高要求的微型自动化机构。其中心孔采用经济高效的粗加工通孔工艺，空心内径范围可根据客户需求在 2.5mm 至 4.5mm 之间灵活定制。
系列概要特性
• 中空轴步进电机
• 20系列法兰
• 可配套编码器
• 更长的寿命和更高的精度
• 提供不同长度
• 电机控制器/驱动器可用
技术参数
电机电气参数
| 电机类型 | 步进电机带ABI编码器 |
| 电机反馈类型 | 差分ABZ(光编) |
| 额定电流 | 0.6 A |
| 极数 | 50 |
| 绝缘等级 | B级 |
机械与动力特性
| 电机法兰 | 20 mm |
| 英制代码 | NEMA 8 |
| 保持扭矩 | 32 mN・m |
| 空心轴内径 | 2 mm |
| 空心轴外径 | 5 mm |
| 转动惯量 | 3 g・cm² |
| 电机高度 | 40 mm |
电机接口与安装规范
| 电机动力接口形态 | 连接器 |
| 连接器型号（电机动力接口） | HY12500-6Y |
| 电机编码器接口形态 | 直接引出线 |
| 电机制动器接口形态 | 无制动器 |

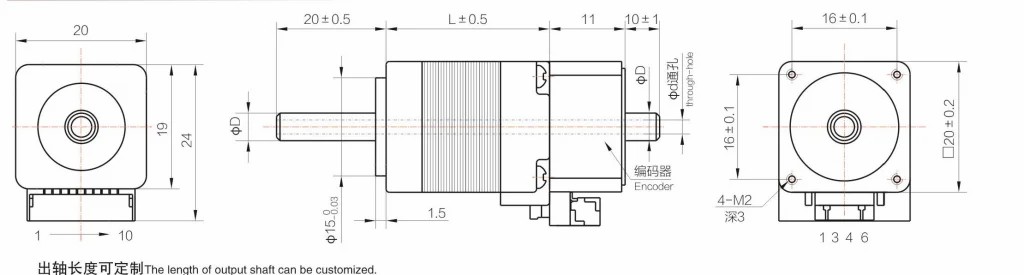

尺寸图
力速特性曲线
3D 预览
文档下载
暂无相关文档下载
- 查看本系列全部 12 款规格型号 (选型参数表)
型号 (SKU) 配置概述 8HY4001-N05-B2 20mm空心轴步进电机-8HY4001-N05-B2 8HY4001-N05-B3 20mm空心轴步进电机-8HY4001-N05-B3 8HY4001-N05-B3.5 20mm空心轴步进电机-8HY4001-N05-B3.5 8HY4001-N06-B2.5 20mm空心轴步进电机-8HY4001-N06-B2.5 8HY4001-N06-B3.5 20mm空心轴步进电机-8HY4001-N06-B3.5 8HY4001-N06-B4.5 20mm空心轴步进电机-8HY4001-N06-B4.5 8HY4001-N05-B2-HE1000 闭环20mm空心轴步进电机-8HY4001-N05-B2-HE1000 8HY4001-N05-B3-HE1000 闭环20mm空心轴步进电机-8HY4001-N05-B3-HE1000 8HY4001-N05-B3.5-HE1000 闭环20mm空心轴步进电机-8HY4001-N05-B3.5-HE1000 8HY4001-N06-B2.5-HE1000 闭环20mm空心轴步进电机-8HY4001-N06-B2.5-HE1000 8HY4001-N06-B3.5-HE1000 闭环20mm空心轴步进电机-8HY4001-N06-B3.5-HE1000 8HY4001-N06-B4.5-HE1000 闭环20mm空心轴步进电机-8HY4001-N06-B4.5-HE1000
规格选项
已选配置：8HY4001-N05-B2-HE1000
库存：货期需技术评估（请咨询客服）
