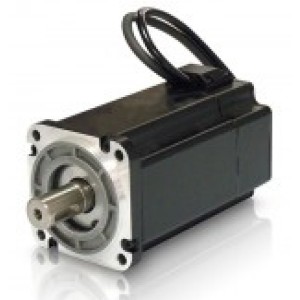

第二代100W超薄高性能绝对值直流伺服电机-EC40100048S2-ME

EC40100是一款结构紧凑,定位精度高的IP防护伺服电机。额定功率100w,额定转速3000rpm,内置多圈绝对编码器,多种总线控制器可选配。第二代产品升级后,功率密度更高,完美适用于各种空间紧凑的高性能应用场景。内置23位绝对值光电编码器。



简要特性

  • 尺寸优势明显,结构紧凑
  • 内置编码器
  • 更长的寿命和更高的精度
  • 电机控制器/驱动器可用

规格参数

系列代码:EC40100
电压(V DC):48 V DC
电机⾼度(mm):66 mm
反馈装置:23位绝对值光电编码器(兼容多摩川协议)
相电流(A):4.78 A
额定力矩(mN.m):360 mN.m
峰值力矩(mN.m):3倍 mN.m
防护等级:IP65
订货编码:EC40100048S2-ME

3D预览

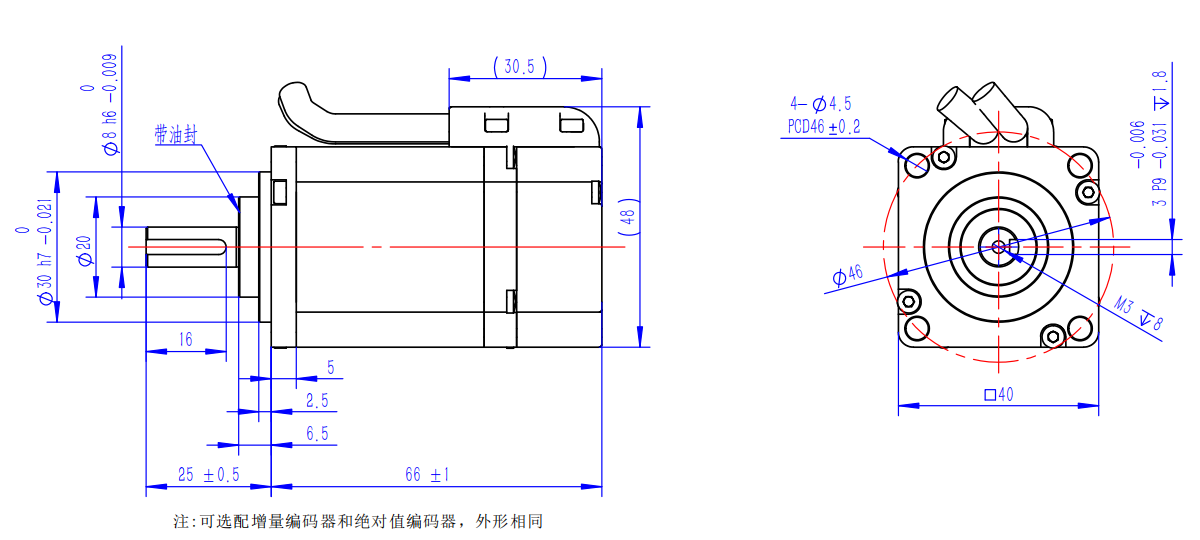

尺寸图

第二代100W超薄高性能绝对值直流伺服电机-EC40100048S2-ME

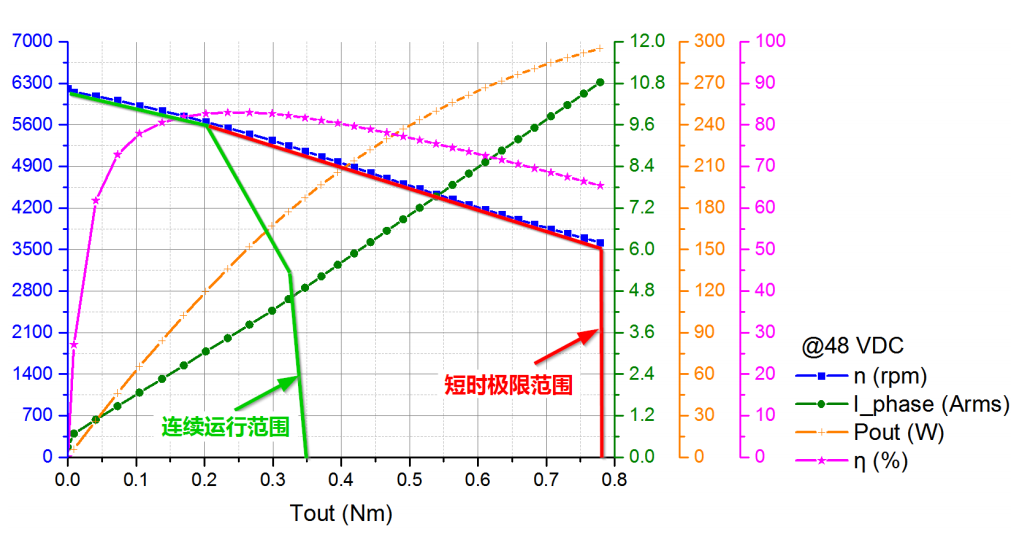

力矩曲线

第二代100W超薄高性能绝对值直流伺服电机-EC40100048S2-ME

文档下载

文件 类型 大小 最后更新 链接
EC40100 pdf - 1月 / 18 / 2022   Download
EC40048100S2ME-PDF pdf 200K 11月 / 27 / 2022   Download
EC40048100S2ME-STEP stp 200K 11月 / 27 / 2022   Download
