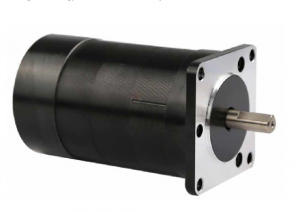

57直流无刷闭环电机集成高精度编码器-YL57BL750470NEC4000

57直流无刷闭环电机集成高精度编码器-YL57BL750470NEC4000

56mm安装法兰（Nema23）的内转子电机是一款的三相直流无刷电机，带永久磁铁的转子在绕有线圈的固定定子里面围绕一个轴旋转。其优点是转子的转动惯量更小且散热性能更佳。这种电机特别适用于高速场合。额定电压24V, 额定输出功率75W，额定转速3000rpm。

NEC4000版本加装高精度编码器，可以实现高精度定位控制和扭矩控制

简要特性

  • 56mm尺寸
  • 已集成光电编码器
  • 更长的寿命和更高的精度
  • 电机控制器/驱动器可用

规格参数

系列代码:YL57BL750470NEC4000
极数:4
相数:3
额定电压（VDC）:24 VDC
额定转速（RPM）:3000 RPM
额定扭矩（N-m）:0.22 N-m
输出功率（Watts）:70 Watts
额定电流（Amps）:4.8 Amps
峰值扭矩（N-m）:0.66 N-m
峰值电流（Amps）:14.4 Amps
力矩常数（N-m/A）:0.063 N-m/A
反电势常数（V/k RPM）:6.6 V/k RPM
转动惯量（g·cm²）:11.9 g·cm²
电机长度（mm）:75 mm
重量（kg）:0.8 kg
订货编码:YL57BL750470NEC4000

3D预览

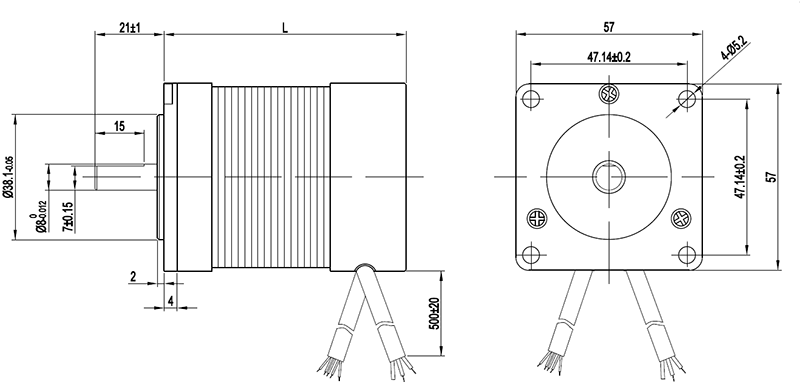

尺寸图

57直流无刷闭环电机集成高精度编码器-YL57BL750470NEC4000

文档下载

文件 类型 大小 最后更新 链接
YL57BL750470NEC4000 pdf 200K 4月 / 01 / 2024   Download
YL57BL750470NEC4000 - 3D stp 200K 4月 / 01 / 2024   Download
