42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性-PDEC40ANIP-GL
所属系列：PDEC40ANIP-GL
PDEC40ANIP-GL系列直流减速一体化电机，采用电机驱动减速箱一体化集成架构，适配标准安装法兰和特殊安装法兰，可无缝兼容小型自动化设备装机。通过数字输入控制电机启停与模拟量调速：数字信号可精准执行启停、换向等逻辑，模拟量输入支持平滑无级调速；FOC闭环控制算法显著提升速度运行平稳性，适用于平稳传动、小型输送、智能终端设备等多类动力场景。
系列概要特性
• 直流减速一体化电机• 数字输入控制启动
• 模拟量调整转速
• 高速度平稳性
技术参数
电机电气参数
| 控制接口 | 数字量I&O |
| 额定电流 | 1.79 A |
| 电机反馈类型 | 单圈绝对值编码器（集成式） |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 硬件端子控制 | 支持 |
| 数字输入 | 2路数字输入PNP(24V) |
| 数字输出 | 1路漏极输出 |
| 模拟输入 | 0-10V |
| 安全保护 | 过热 |
机械与动力特性
| 电机法兰 | 42 mm |
| 英制代码 | NEMA 17 |
| 额定扭矩 | 2.3 N.m |
| 额定转速 | 100 rpm |
| 电机高度 | 123 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | M8-5-M-B |
| 接口形态（数字 I/O） | 连接器 |
| 连接器型号（数字 I/O） | M8-8-M-A |
| 轴直径（电机输出轴） | 8 mm |
| 凸台高度 | 2 mm |
| 凸台直径 | 25 mm |
| 安装孔位 | 35 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 4 mm |
| 接口形态（电源输入） | 连接器 |
| 连接器型号（电源输入） | M8-5-F-B |

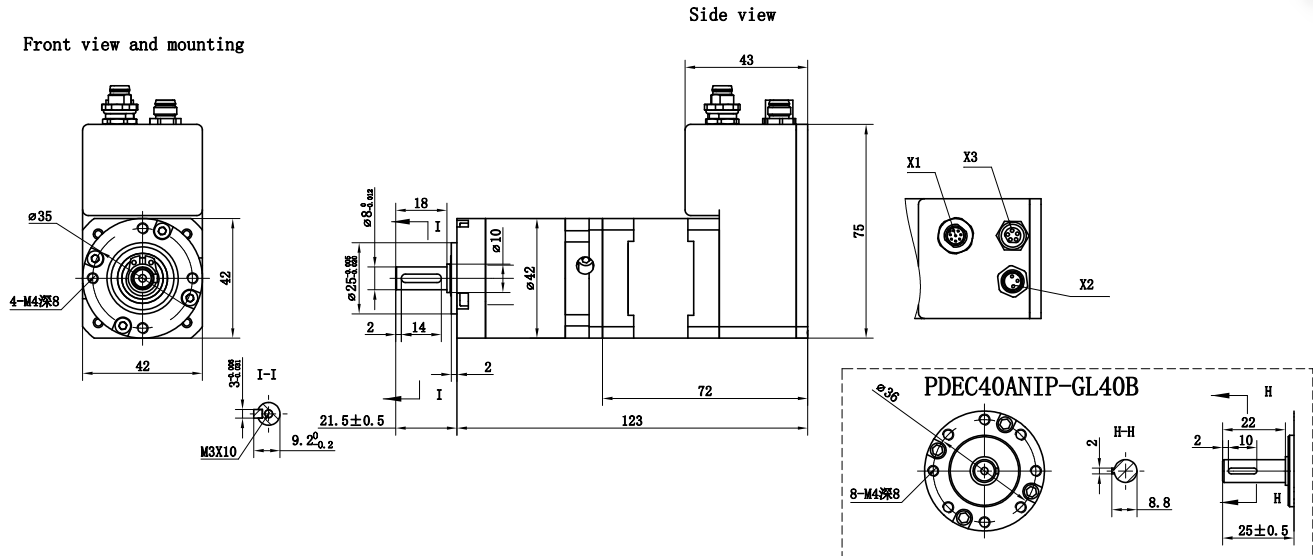

尺寸图
3D 预览
- 查看本系列全部 22 款规格型号 (选型参数表)
型号 (SKU) 配置概述 PDEC40S01ANIP-GL15 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL15 PDEC40S01ANIP-GL16 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL16 PDEC40S01ANIP-GL20 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL20 PDEC40S01ANIP-GL25 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL25 PDEC40S01ANIP-GL28 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL28 PDEC40S01ANIP-GL30 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL30 PDEC40S01ANIP-GL35 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL35 PDEC40S01ANIP-GL4 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL4 PDEC40S01ANIP-GL40 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL40 PDEC40S01ANIP-GL5 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL5 PDEC40S01ANIP-GL7 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S01ANIP-GL7 PDEC40S04ANIP-GL15 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL15 PDEC40S04ANIP-GL16 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL16 PDEC40S04ANIP-GL20 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL20 PDEC40S04ANIP-GL25 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL25 PDEC40S04ANIP-GL28 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL28 PDEC40S04ANIP-GL30 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL30 PDEC40S04ANIP-GL35 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL35 PDEC40S04ANIP-GL4 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL4 PDEC40S04ANIP-GL40 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL40 PDEC40S04ANIP-GL5 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL5 PDEC40S04ANIP-GL7 42系列直流减速一体化电机 数字输入控制和模拟量调速 高速度平稳性 - PDEC40S04ANIP-GL7
规格选项
IO启动+模拟量调速
已选配置：PDEC40S01ANIP-GL40
库存：货期需技术评估（请咨询客服）
