60系列直流减速一体化电机 数字输入控制和模拟量调速 适合要求高平稳性的传动系统-PDEC60ANIP-GL
所属系列：PDEC60ANIP-GL
PDEC60ANIP-GL系列为60法兰（Nema24）直流减速一体化电机，将驱动、电机与减速箱高度集成，数字输入控制启停换向，模拟量输入平滑调速，FOC闭环算法保障速度平稳性。12-48V宽压输入，IP65防护，输出扭矩5~20Nm，适配中型输送线、包装机械等要求高平稳性的传动系统。
系列概要特性
• 直流减速一体化电机• 数字输入控制启动
• 模拟量调整转速
• 高速度平稳性
技术参数
电机电气参数
| 控制接口 | 模拟量调速 |
| 额定电流 | 5 A |
| 电机反馈类型 | 单圈绝对值编码器（集成式） |
| 操作电压（上限） | 48 V |
| 操作电压（下限） | 12 V |
| 支持的控制模式 | 硬件端子控制 |
| 硬件端子控制 | 支持 |
| 数字输入 | 2路数字输入PNP(24V) |
| 数字输出 | 1路漏极输出 |
| 模拟输入 | 0-10V |
| 安全保护 | 过热 |
机械与动力特性
| 电机法兰 | 60 mm |
| 英制代码 | NEMA 24 |
| 额定扭矩 | 20 N.m |
| 额定转速 | 93 rpm |
| 电机高度 | 199 mm |
| 电机防护等级 | IP65 |
电机接口与安装规范
| 电机总线接口形态 | 连接器 |
| 连接器型号（电机总线输入） | M12-8-F-A |
| 接口形态（数字 I/O） | 连接器 |
| 连接器型号（数字 I/O） | M12-8-F-A |
| 轴直径（电机输出轴） | 12 mm |
| 凸台高度 | 3 mm |
| 凸台直径 | 40 mm |
| 安装孔位 | 52 mm |
| 安装孔类型 | 螺纹孔 |
| 安装孔尺寸 | 5 mm |
| 接口形态（电源输入） | 连接器 |
| 连接器型号（电源输入） | M12-5-F-A |

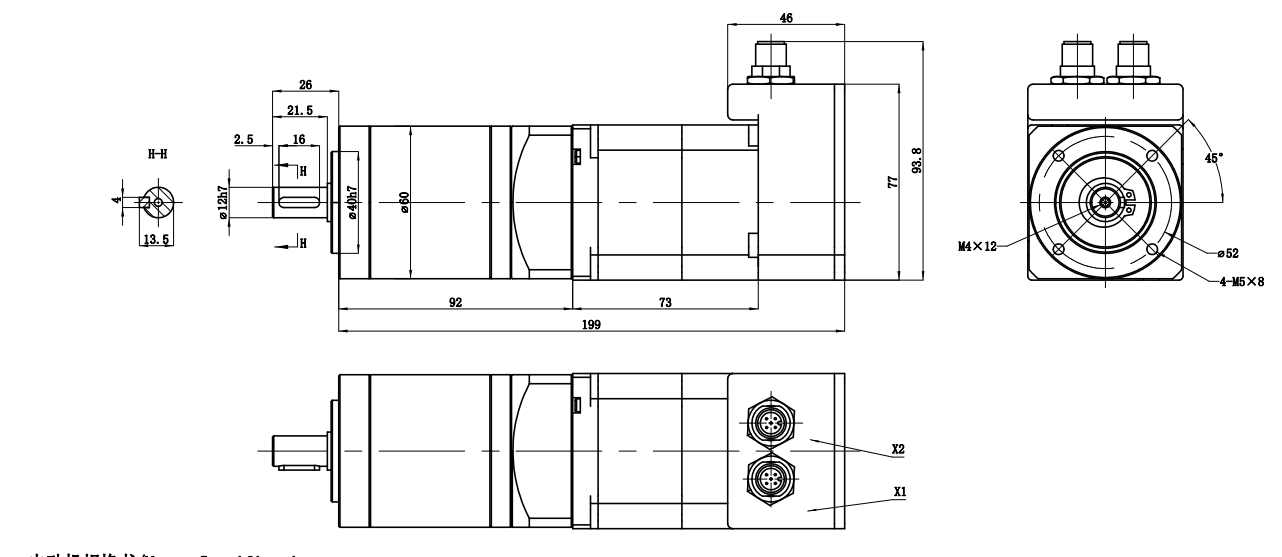

尺寸图

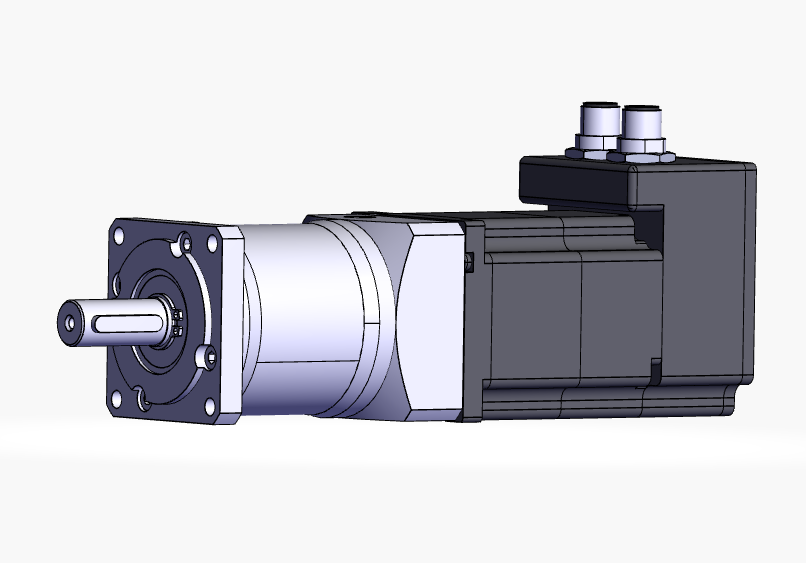

3D 预览
系列选型概览 (共 5 款规格型号)
规格选项
IO启动+模拟量调速
已选配置：PDEC60LAN-GL16
