28系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S11HY

所属系列：S11HY

S11HY系列为28法兰（Nema11）基础型一体化闭环步进电机，内置驱动与控制模块，支持脉冲、RS485（Modbus RTU）与CANopen三种通讯方式，额定扭矩0.06~0.16Nm，12-36V宽压供电，适配智能终端、分析仪器等紧凑型自动化设备。

28系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S11HY S11HY3410E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


集成微型驱动器的一体化电机
20尺寸（Nema8）一体化电机
支持脉冲/485通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流1 A
操作电压（上限）36 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出2路输出
安全保护过热

机械与动力特性

电机法兰28 mm
英制代码NEMA 11
额定扭矩0.06 N.m
额定转速600 rpm
转动惯量9 g・cm²
电机高度49 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）GHR-12V-S
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）GHR-12V-S
轴直径（电机输出轴）4.5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位23 mm
安装孔类型螺纹孔
安装孔尺寸2.5 mm
接口形态（电源输入）连接器
连接器型号（电源输入）GHR-12V-S

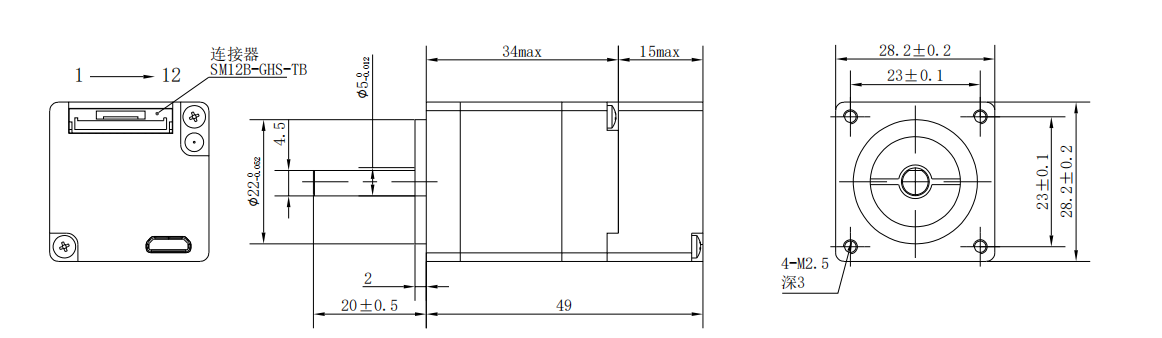

尺寸图

S11HY3410E-P 一体化电机尺寸图

力速特性曲线

3D 预览

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
S11HY3410E-CM
28系列一体化闭环步进电机-CANopen总线-S11HY3410E-CM
控制接口:CAN2.0额定扭矩:0.06N.m
S11HY4510E-CM
28系列一体化闭环步进电机-CANopen总线-S11HY4510E-CM
控制接口:CAN2.0额定扭矩:0.12N.m
S11HY5110E-CM
28系列一体化闭环步进电机-CANopen总线-S11HY5110E-CM
控制接口:CAN2.0额定扭矩:0.16N.m
S11HY3410E-RM
28系列一体化闭环步进电机-RS485总线-S11HY3410E-RM
控制接口:RS485额定扭矩:0.06N.m
S11HY4510E-RM
28系列一体化闭环步进电机-RS485总线-S11HY4510E-RM
控制接口:RS485额定扭矩:0.12N.m
S11HY5110E-RM
28系列一体化闭环步进电机-RS485总线-S11HY5110E-RM
控制接口:RS485额定扭矩:0.16N.m
S11HY3410E-P当前
28系列一体化闭环步进电机-脉冲驱动-S11HY3410E-P
控制接口:脉冲额定扭矩:0.06N.m
S11HY4510E-P
28系列一体化闭环步进电机-脉冲驱动-S11HY4510E-P
控制接口:脉冲额定扭矩:0.12N.m
S11HY5110E-P
28系列一体化闭环步进电机-脉冲驱动-S11HY5110E-P
控制接口:脉冲额定扭矩:0.16N.m
