35系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S14HS

所属系列：S14HS

S14HS系列为35法兰（Nema14）基础型一体化闭环步进电机，内部集成485、CANopen或基础脉冲驱动，额定扭矩0.2~0.32Nm，9-36V宽压供电。兼顾紧凑体积与稳定通讯，大幅降低小型自动化专机的分布式多轴控制成本。

35系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S14HS S14HS3410E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


集成微型驱动器的一体化电机
35尺寸（Nema14）一体化电机
支持脉冲/485/CAN总线通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流1 A
操作电压（上限）36 V
操作电压（下限）9 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出2路输出
安全保护过热

机械与动力特性

电机法兰35 mm
英制代码NEMA 14
额定扭矩0.2 N.m
额定转速600 rpm
转动惯量18 g・cm²
电机高度49 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）GHR-12V-S
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）GHR-12V-S
轴直径（电机输出轴）4.5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位26 mm
安装孔类型螺纹孔
安装孔尺寸3 mm
接口形态（电源输入）连接器
连接器型号（电源输入）GHR-12V-S

尺寸图

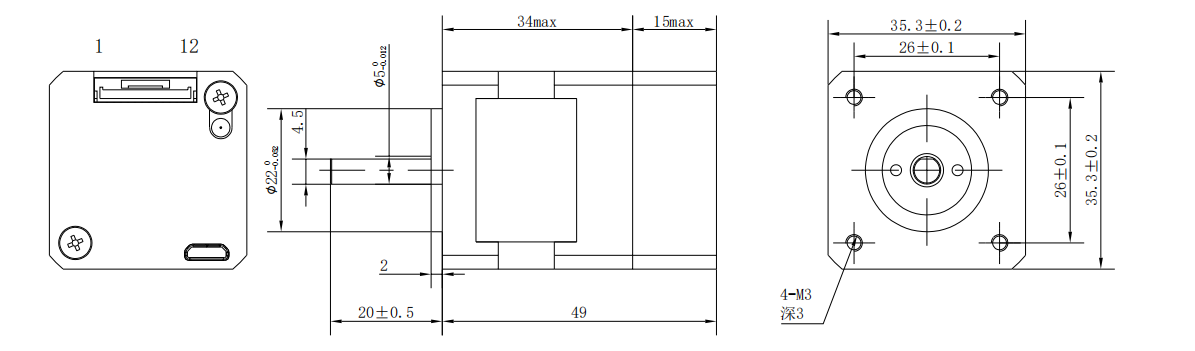

S14HS3410E-P 一体化电机尺寸图

力速特性曲线

3D 预览

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
S14HS3410E-CM
35系列一体化闭环步进电机-CANopen总线-S14HS3410E-CM
控制接口:CAN2.0额定扭矩:0.2N.m
S14HS4010E-CM
35系列一体化闭环步进电机-CANopen总线-S14HS4010E-CM
控制接口:CAN2.0额定扭矩:0.25N.m
S14HS4815E-CM
35系列一体化闭环步进电机-CANopen总线-S14HS4815E-CM
控制接口:CAN2.0额定扭矩:0.32N.m
S14HS3410E-RM
35系列一体化闭环步进电机-RS485总线-S14HS3410E-RM
控制接口:RS485额定扭矩:0.2N.m
S14HS4010E-RM
35系列一体化闭环步进电机-RS485总线-S14HS4010E-RM
控制接口:RS485额定扭矩:0.25N.m
S14HS4815E-RM
35系列一体化闭环步进电机-RS485总线-S14HS4815E-RM
控制接口:RS485额定扭矩:0.32N.m
S14HS3410E-P当前
35系列一体化闭环步进电机-脉冲驱动-S14HS3410E-P
控制接口:脉冲额定扭矩:0.2N.m
S14HS4010E-P
35系列一体化闭环步进电机-脉冲驱动-S14HS4010E-P
控制接口:脉冲额定扭矩:0.25N.m
S14HS4815E-P
35系列一体化闭环步进电机-脉冲驱动-S14HS4815E-P
控制接口:脉冲额定扭矩:0.32N.m
