42系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S17HS

所属系列：S17HS

S17HS系列为42法兰（Nema17）基础型一体化闭环步进电机，采用细分控制算法，完美兼容传统单片机与PLC。脉冲输入、RS485及CANopen总线三个版本可选，额定扭矩0.26~0.7Nm，省空间省安装，满足结构简化与高性价比的多轴控制需求。

42系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S17HS S17HS3415E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


集成微型驱动器的一体化电机
35尺寸（Nema14）一体化电机
支持脉冲/485/CAN总线通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流1.5 A
操作电压（上限）48 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出1路输出
安全保护过热

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
额定扭矩0.26 N.m
额定转速600 rpm
转动惯量38 g・cm²
电机高度48.2 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
接口形态（数字 I/O）螺纹端子
轴直径（电机输出轴）4.5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位31 mm
安装孔类型螺纹孔
安装孔尺寸3 mm
接口形态（电源输入）螺纹端子

尺寸图

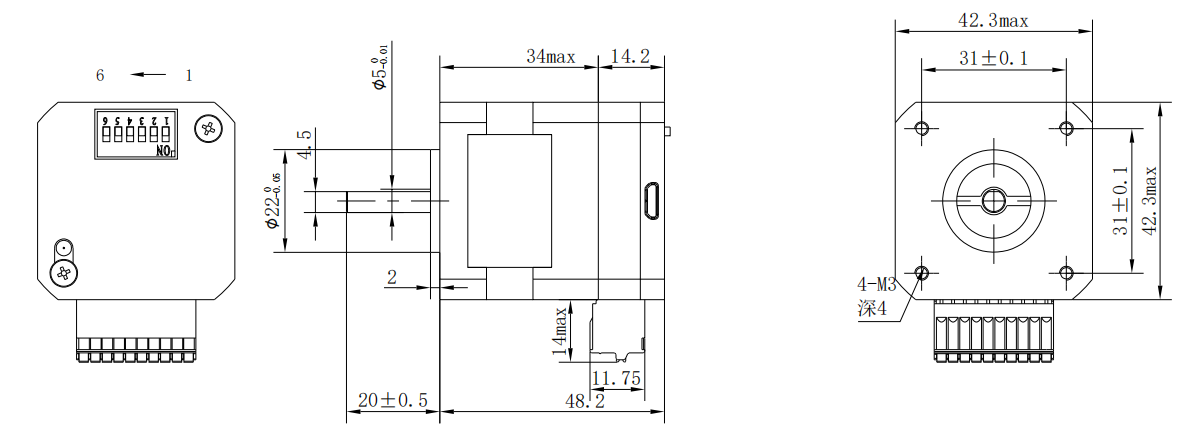

S17HS3415E-P 一体化电机尺寸图

力速特性曲线

3D 预览

系列选型概览 (共 12 款规格型号)

型号 (SKU)核心规格参数选型操作
S17HS3415E-CM
42系列一体化闭环步进电机-CANopen总线-S17HS3415E-CM
控制接口:CAN2.0额定扭矩:0.26N.m
S17HS4015E-CM
42系列一体化闭环步进电机-CANopen总线-S17HS4015E-CM
控制接口:CAN2.0额定扭矩:0.4N.m
S17HS4815E-CM
42系列一体化闭环步进电机-CANopen总线-S17HS4815E-CM
控制接口:CAN2.0额定扭矩:0.5N.m
S17HS6015E-CM
42系列一体化闭环步进电机-CANopen总线-S17HS6015E-CM
控制接口:CAN2.0额定扭矩:0.7N.m
S17HS3415E-RM
42系列一体化闭环步进电机-RS485总线-S17HS3415E-RM
控制接口:RS485额定扭矩:0.26N.m
S17HS4015E-RM
42系列一体化闭环步进电机-RS485总线-S17HS4015E-RM
控制接口:RS485额定扭矩:0.4N.m
S17HS4815E-RM
42系列一体化闭环步进电机-RS485总线-S17HS4815E-RM
控制接口:RS485额定扭矩:0.5N.m
S17HS6015E-RM
42系列一体化闭环步进电机-RS485总线-S17HS6015E-RM
控制接口:RS485额定扭矩:0.7N.m
S17HS3415E-P当前
42系列一体化闭环步进电机-脉冲驱动-S17HS3415E-P
控制接口:脉冲额定扭矩:0.26N.m
S17HS4015E-P
42系列一体化闭环步进电机-脉冲驱动-S17HS4015E-P
控制接口:脉冲额定扭矩:0.4N.m
S17HS4815E-P
42系列一体化闭环步进电机-脉冲驱动-S17HS4815E-P
控制接口:脉冲额定扭矩:0.5N.m
S17HS6015E-P
42系列一体化闭环步进电机-脉冲驱动-S17HS6015E-P
控制接口:脉冲额定扭矩:0.7N.m

规格选项

已选配置：S17HS3415E-P
