57系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S23HS

所属系列：S23HS

S23HS系列为57法兰（Nema23）基础型一体化闭环步进电机，提供脉冲、RS485（Modbus RTU）与CANopen版本可选，额定扭矩0.6~2.0Nm。依托闭环一体机架构实现极简调参，省接线与电箱空间，是传统设备升级与经济型多轴控制的高性价比优选。

57系列基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S23HS S23HS4530E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


基础型57尺寸（Nema23）一体化电机
支持脉冲/485/CAN总线通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流3 A
操作电压（上限）48 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出2路输出
安全保护过热

机械与动力特性

电机法兰57 mm
英制代码NEMA 23
额定扭矩0.6 N.m
额定转速600 rpm
转动惯量155 g・cm²
电机高度63 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
接口形态（数字 I/O）螺纹端子
轴直径（电机输出轴）7.5 mm
凸台高度1.6 mm
凸台直径38.1 mm
安装孔位47.14 mm
安装孔类型通孔
安装孔尺寸5 mm
接口形态（电源输入）螺纹端子

尺寸图

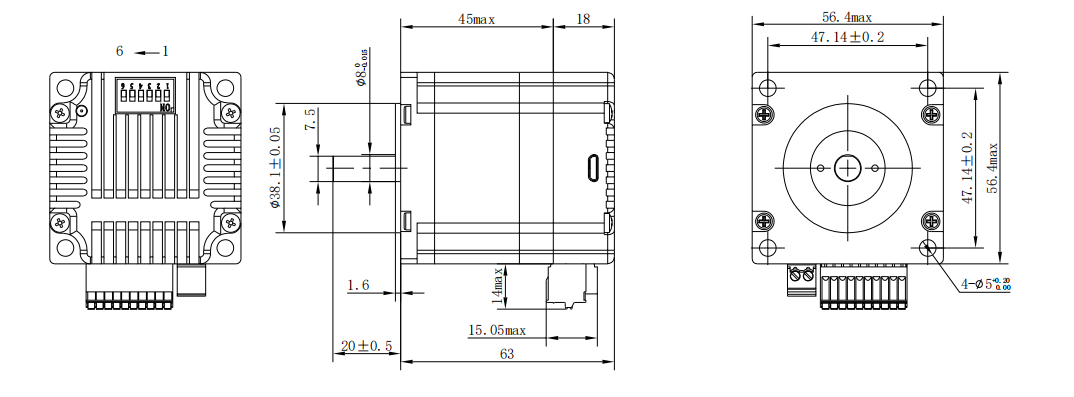

S23HS4530E-P 一体化电机尺寸图

力速特性曲线

3D 预览

系列选型概览 (共 15 款规格型号)

型号 (SKU)核心规格参数选型操作
S23HS4530E-CM
57系列一体化闭环步进电机-CANopen总线-S23HS4530E-CM
控制接口:CAN2.0额定扭矩:0.6N.m
S23HS5630E-CM
57系列一体化闭环步进电机-CANopen总线-S23HS5630E-CM
控制接口:CAN2.0额定扭矩:1.1N.m
S23HS7640E-CM
57系列一体化闭环步进电机-CANopen总线-S23HS7640E-CM
控制接口:CAN2.0额定扭矩:1.6N.m
S24HS5640E-CM
57系列一体化闭环步进电机-CANopen总线-S24HS5640E-CM
控制接口:CAN2.0额定扭矩:1.2N.m
S24HS8540E-CM
57系列一体化闭环步进电机-CANopen总线-S24HS8540E-CM
控制接口:CAN2.0额定扭矩:2N.m
S23HS4530E-RM
57系列一体化闭环步进电机-RS485总线-S23HS4530E-RM
控制接口:RS485额定扭矩:0.6N.m
S23HS5630E-RM
57系列一体化闭环步进电机-RS485总线-S23HS5630E-RM
控制接口:RS485额定扭矩:1.1N.m
S23HS7640E-RM
57系列一体化闭环步进电机-RS485总线-S23HS7640E-RM
控制接口:RS485额定扭矩:1.6N.m
S24HS5640E-RM
57系列一体化闭环步进电机-RS485总线-S24HS5640E-RM
控制接口:RS485额定扭矩:1.2N.m
S24HS8540E-RM
57系列一体化闭环步进电机-RS485总线-S24HS8540E-RM
控制接口:RS485额定扭矩:2N.m
S23HS4530E-P当前
57系列一体化闭环步进电机-脉冲驱动-S23HS4530E-P
控制接口:脉冲额定扭矩:0.6N.m
S23HS5630E-P
57系列一体化闭环步进电机-脉冲驱动-S23HS5630E-P
控制接口:脉冲额定扭矩:1.1N.m
S23HS7640E-P
57系列一体化闭环步进电机-脉冲驱动-S23HS7640E-P
控制接口:脉冲额定扭矩:1.6N.m
S24HS5640E-P
57系列一体化闭环步进电机-脉冲驱动-S24HS5640E-P
控制接口:脉冲额定扭矩:1.2N.m
S24HS8540E-P
57系列一体化闭环步进电机-脉冲驱动-S24HS8540E-P
控制接口:脉冲额定扭矩:2N.m
