28系列第二代基础型一体化闭环步进电机-RS485/脉冲/CANopen总线可选-S28

所属系列：S28

S28系列为28法兰（Nema11）第二代基础型一体化闭环步进电机，将驱动器与电机高度集成，支持脉冲、RS485（Modbus RTU）与CANopen总线，额定扭矩0.065~0.12Nm、转速800rpm，9-36V宽压供电，是高性价比多轴基础自动化场景的理想选择。

28系列第二代基础型一体化闭环步进电机-RS485/脉冲/CANopen总线可选-S28 S2801A3-P
【提示】本图仅供展示
RoHSCE

系列概要特性

暂无特性信息

技术参数

电机电气参数

控制接口脉冲
额定电流1 A
操作电压（上限）36 V
操作电压（下限）9 V
支持的控制模式脉冲
数字输入3路数字输入
数字输出2路输出
安全保护欠压

机械与动力特性

电机法兰28 mm
英制代码NEMA 11
额定扭矩0.065 N.m
额定转速800 rpm
电机高度48.1 mm

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）GHR13V-S
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）GHR13V-S
轴直径（电机输出轴）5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位23 mm
安装孔类型螺纹孔
安装孔尺寸2.5 mm
接口形态（电源输入）连接器
连接器型号（电源输入）GHR13V-S

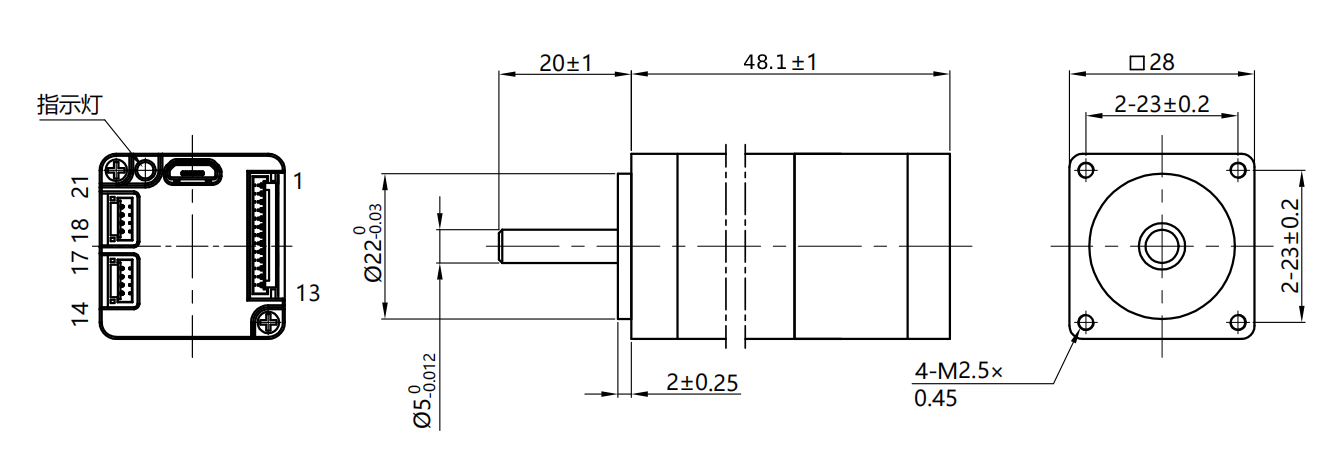

尺寸图

S2801A3-P 一体化电机尺寸图

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
S2801A3-C
28系列第二代基础型一体化闭环步进电机-CANopen总线-S2801A3-C
控制接口:CANopen额定扭矩:0.065N.m
S2802A3-C
28系列第二代基础型一体化闭环步进电机-CANopen总线-S2802A3-C
控制接口:CANopen额定扭矩:0.095N.m
S2803A3-C
28系列第二代基础型一体化闭环步进电机-CANopen总线-S2803A3-C
控制接口:CANopen额定扭矩:0.12N.m
S2801A3-M
28系列第二代基础型一体化闭环步进电机-RS485总线-S2801A3-M
控制接口:RS485额定扭矩:0.065N.m
S2802A3-M
28系列第二代基础型一体化闭环步进电机-RS485总线-S2802A3-M
控制接口:RS485额定扭矩:0.095N.m
S2803A3-M
28系列第二代基础型一体化闭环步进电机-RS485总线-S2803A3-M
控制接口:RS485额定扭矩:0.12N.m
S2801A3-P当前
28系列第二代基础型一体化闭环步进电机-脉冲驱动-S2801A3-P
控制接口:脉冲额定扭矩:0.065N.m
S2802A3-P
28系列第二代基础型一体化闭环步进电机-脉冲驱动-S2802A3-P
控制接口:脉冲额定扭矩:0.095N.m
S2803A3-P
28系列第二代基础型一体化闭环步进电机-脉冲驱动-S2803A3-P
控制接口:脉冲额定扭矩:0.12N.m
