28系列第二代基础型一体化闭环步进电机-RS485总线/脉冲/CANopen总线可选-S28

所属系列：S28

28系列第二代基础型一体化闭环步进电机-RS485总线/脉冲/CANopen总线可选-S28 S2802A3-P
【提示】本图仅供展示
RoHSCE

系列概要特性

暂无特性信息

技术参数

电机电气参数

控制接口脉冲
额定电流0.67 A
操作电压（上限）36 V
操作电压（下限）9 V
支持的控制模式脉冲
数字输入3路数字输入
数字输出2路输出
安全保护欠压

机械与动力特性

电机法兰28 mm
英制代码NEMA 11
额定扭矩0.095 N.m
额定转速800 rpm
电机高度61 mm

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）GHR13V-S
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）GHR13V-S
轴直径（电机输出轴）5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位23 mm
安装孔类型螺纹孔
安装孔尺寸2.5 mm
接口形态（电源输入）连接器
连接器型号（电源输入）GHR13V-S

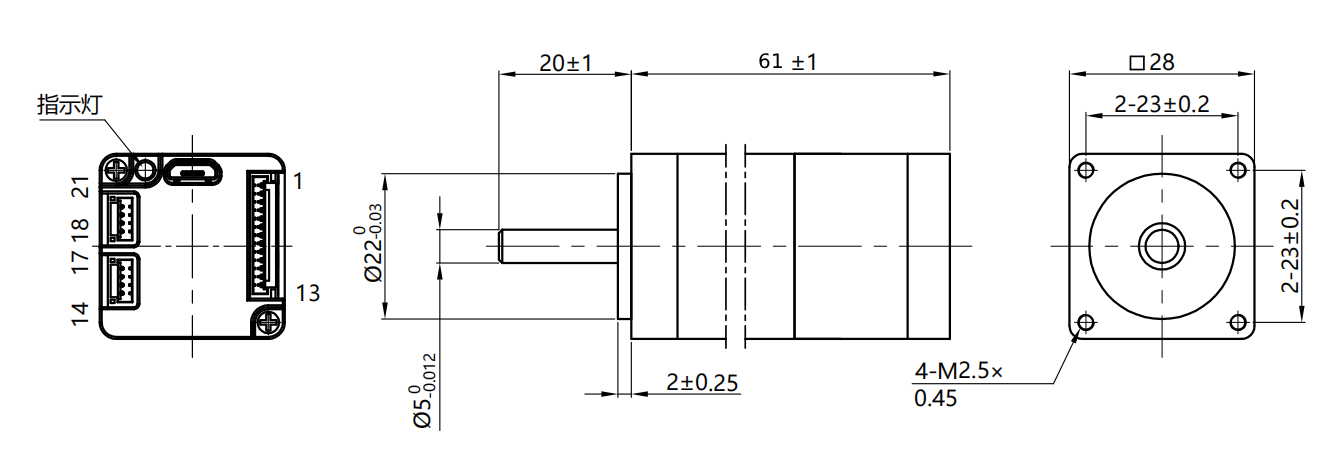

尺寸图

尺寸图
  • 查看本系列全部 9 款规格型号 (选型参数表)
    型号 (SKU)配置概述
    S2801A3-C28系列第二代基础型一体化闭环步进电机-CANopen总线-S2801A3-C
    S2802A3-C28系列第二代基础型一体化闭环步进电机-CANopen总线-S2802A3-C
    S2803A3-C28系列第二代基础型一体化闭环步进电机-CANopen总线-S2803A3-C
    S2801A3-M28系列第二代基础型一体化闭环步进电机-RS485总线-S2801A3-M
    S2802A3-M28系列第二代基础型一体化闭环步进电机-RS485总线-S2802A3-M
    S2803A3-M28系列第二代基础型一体化闭环步进电机-RS485总线-S2803A3-M
    S2801A3-P28系列第二代基础型一体化闭环步进电机-脉冲-S2801A3-P
    S2802A3-P28系列第二代基础型一体化闭环步进电机-脉冲-S2802A3-P
    S2803A3-P28系列第二代基础型一体化闭环步进电机-脉冲-S2803A3-P
