86系列大扭矩基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S34HS

所属系列：S34HS

S34HS系列为86法兰（Nema34）大扭矩基础型一体化闭环步进电机，内置脉冲型驱动器，支持脉冲、RS485与CANopen通讯，额定扭矩3.5~8.5Nm、转速500rpm。完美替代分离式步进系统，极大节省大型设备的电箱空间，提供高稳定性的经济型分布式大扭矩控制方案。

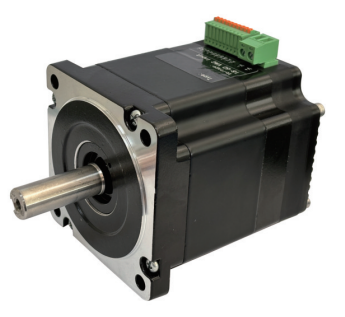

86系列大扭矩基础型一体化闭环步进电机-脉冲/RS485/CANopen驱动可选-S34HS S34HS7640E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


基础型86尺寸（Nema34）一体化电机
支持脉冲/485/CAN总线通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流4 A
操作电压（上限）48 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出2路输出
安全保护过热

机械与动力特性

电机法兰86 mm
英制代码NEMA 34
额定扭矩3.5 N.m
额定转速500 rpm
转动惯量1400 g・cm²
电机高度98 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
接口形态（数字 I/O）螺纹端子
轴直径（电机输出轴）14 mm
凸台高度1.6 mm
凸台直径73 mm
安装孔位69.6 mm
安装孔类型通孔
安装孔尺寸6.5 mm
接口形态（电源输入）螺纹端子

尺寸图

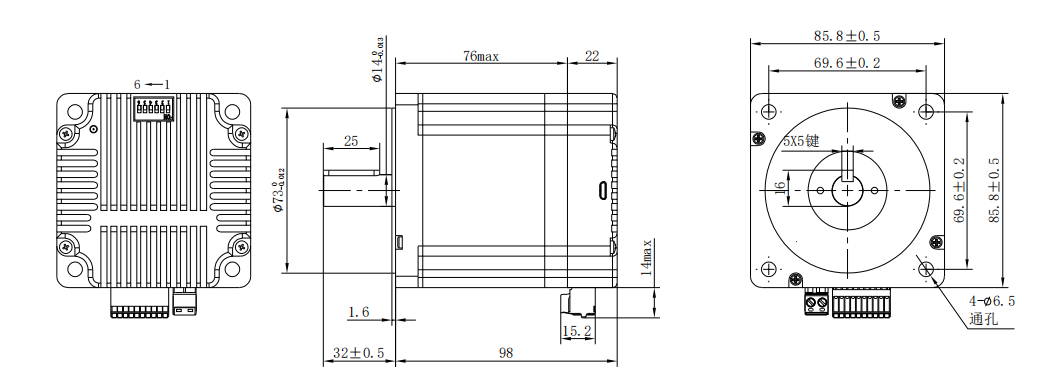

S34HS7640E-P 一体化电机尺寸图

力速特性曲线

3D 预览

系列选型概览 (共 9 款规格型号)

型号 (SKU)核心规格参数选型操作
S34HS11250E-CM
86系列大扭矩一体化闭环步进电机-CANopen总线-S34HS11250E-CM
控制接口:CAN2.0额定扭矩:8.5N.m
S34HS7640E-CM
86系列大扭矩一体化闭环步进电机-CANopen总线-S34HS7640E-CM
控制接口:CAN2.0额定扭矩:3.5N.m
S34HS9860E-CM
86系列大扭矩一体化闭环步进电机-CANopen总线-S34HS9860E-CM
控制接口:CAN2.0额定扭矩:6.5N.m
S34HS11250E-RM
86系列大扭矩一体化闭环步进电机-RS485总线-S34HS11250E-RM
控制接口:RS485额定扭矩:8.5N.m
S34HS7640E-RM
86系列大扭矩一体化闭环步进电机-RS485总线-S34HS7640E-RM
控制接口:RS485额定扭矩:3.5N.m
S34HS9860E-RM
86系列大扭矩一体化闭环步进电机-RS485总线-S34HS9860E-RM
控制接口:RS485额定扭矩:6.5N.m
S34HS11250E-P
86系列大扭矩一体化闭环步进电机-脉冲驱动-S34HS11250E-P
控制接口:脉冲额定扭矩:8.5N.m
S34HS7640E-P当前
86系列大扭矩一体化闭环步进电机-脉冲驱动-S34HS7640E-P
控制接口:脉冲额定扭矩:3.5N.m
S34HS9860E-P
86系列大扭矩一体化闭环步进电机-脉冲驱动-S34HS9860E-P
控制接口:脉冲额定扭矩:6.5N.m
