42系列第二代基础型一体化闭环步进电机-RS485/脉冲/CANopen总线可选-S42

所属系列：S42

S42系列为42法兰（Nema17）第二代基础型一体化闭环步进电机，内置驱动与控制，支持脉冲、RS485（Modbus RTU）与CANopen总线，额定扭矩0.22~0.73Nm、转速800rpm，16-36V供电，为中型设备提供高性价比的多轴传动方案。

42系列第二代基础型一体化闭环步进电机-RS485/脉冲/CANopen总线可选-S42 S4201A3-P
【提示】本图仅供展示
RoHSCE

系列概要特性

暂无特性信息

技术参数

电机电气参数

控制接口脉冲
额定电流1.33 A
操作电压（上限）36 V
操作电压（下限）16 V
支持的控制模式脉冲
数字输入4路数字输入
数字输出2路输出
安全保护欠压

机械与动力特性

电机法兰42 mm
英制代码NEMA 17
额定扭矩0.22 N.m
额定转速800 rpm
电机高度55.4 mm

电机接口与安装规范

接口形态（数字 I/O）螺纹端子
轴直径（电机输出轴）4.5 mm
凸台高度2 mm
凸台直径22 mm
安装孔位31 mm
安装孔类型螺纹孔
安装孔尺寸3 mm
接口形态（电源输入）螺纹端子

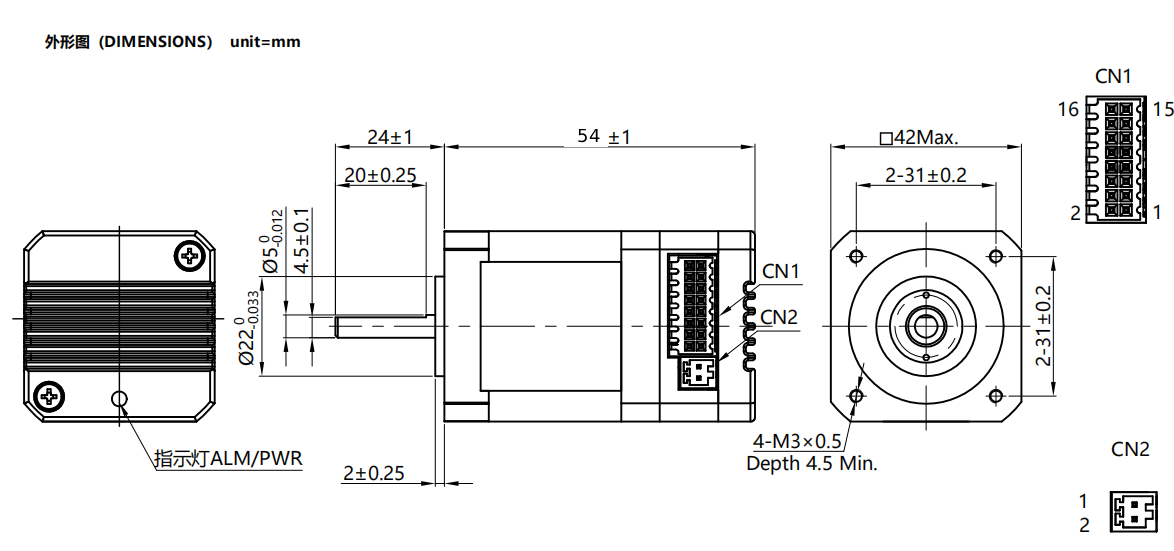

尺寸图

S4201A3-P 一体化电机尺寸图

系列选型概览 (共 12 款规格型号)

型号 (SKU)核心规格参数选型操作
S4201A3-C
42系列第二代基础型一体化闭环步进电机-CANopen总线-S4201A3-C
控制接口:CANopen额定扭矩:0.22N.m
S4202A3-C
42系列第二代基础型一体化闭环步进电机-CANopen总线-S4202A3-C
控制接口:CANopen额定扭矩:0.42N.m
S4203A3-C
42系列第二代基础型一体化闭环步进电机-CANopen总线-S4203A3-C
控制接口:CANopen额定扭矩:0.5N.m
S4204A3-C
42系列第二代基础型一体化闭环步进电机-CANopen总线-S4204A3-C
控制接口:CANopen额定扭矩:0.73N.m
S4201A3-M
42系列第二代基础型一体化闭环步进电机-RS485总线-S4201A3-M
控制接口:RS485额定扭矩:0.22N.m
S4202A3-M
42系列第二代基础型一体化闭环步进电机-RS485总线-S4202A3-M
控制接口:RS485额定扭矩:0.42N.m
S4203A3-M
42系列第二代基础型一体化闭环步进电机-RS485总线-S4203A3-M
控制接口:RS485额定扭矩:0.5N.m
S4204A3-M
42系列第二代基础型一体化闭环步进电机-RS485总线-S4204A3-M
控制接口:RS485额定扭矩:0.73N.m
S4201A3-P当前
42系列第二代基础型一体化闭环步进电机-脉冲驱动-S4201A3-P
控制接口:脉冲额定扭矩:0.22N.m
S4202A3-P
42系列第二代基础型一体化闭环步进电机-脉冲驱动-S4202A3-P
控制接口:脉冲额定扭矩:0.42N.m
S4203A3-P
42系列第二代基础型一体化闭环步进电机-脉冲驱动-S4203A3-P
控制接口:脉冲额定扭矩:0.5N.m
S4204A3-P
42系列第二代基础型一体化闭环步进电机-脉冲驱动-S4204A3-P
控制接口:脉冲额定扭矩:0.73N.m
