20系列基础型一体化闭环步进电机-脉冲/RS485驱动可选-S8HY

所属系列：S8HY

S8HY系列为20法兰（Nema8）微型基础型一体化闭环步进电机，将驱动器、闭环反馈与电机本体高度集成，支持脉冲与RS485（Modbus RTU）通讯，额定扭矩0.018~0.04Nm，机身最短仅44.5mm。无需外置驱动器即可稳定运行，专为光学仪器、医疗设备等极度紧凑空间设计。

20系列基础型一体化闭环步进电机-脉冲/RS485驱动可选-S8HY S8HY3006E-P
【提示】本图仅供展示
RoHSCE

系列概要特性


集成微型驱动器的一体化电机
20尺寸（Nema8）一体化电机
支持脉冲/485通讯可选
多种机身扭矩规格
支持5V/24V脉冲输入
适合结构紧凑场景使用
内置闭环反馈

技术参数

电机电气参数

控制接口脉冲
额定电流0.6 A
操作电压（上限）30 V
操作电压（下限）12 V
支持的控制模式总线组网
脚本编程NanoJ（C++）
硬件端子控制支持
动态链接库支持
数字输入3路数字输入
数字输出1路输出
安全保护过热

机械与动力特性

电机法兰20 mm
英制代码NEMA 8
额定扭矩0.018 N.m
额定转速600 rpm
转动惯量2 g・cm²
电机高度44.5 mm
电机防护等级IP20

电机接口与安装规范

电机总线接口形态连接器
连接器型号（电机总线输入）GHR-08V-S
接口形态（数字 I/O）连接器
连接器型号（数字 I/O）GHR-08V-S
轴直径（电机输出轴）3.5 mm
凸台高度1.5 mm
凸台直径15 mm
安装孔位16 mm
安装孔类型螺纹孔
安装孔尺寸2 mm
接口形态（电源输入）连接器
连接器型号（电源输入）GHR-08V-S

尺寸图

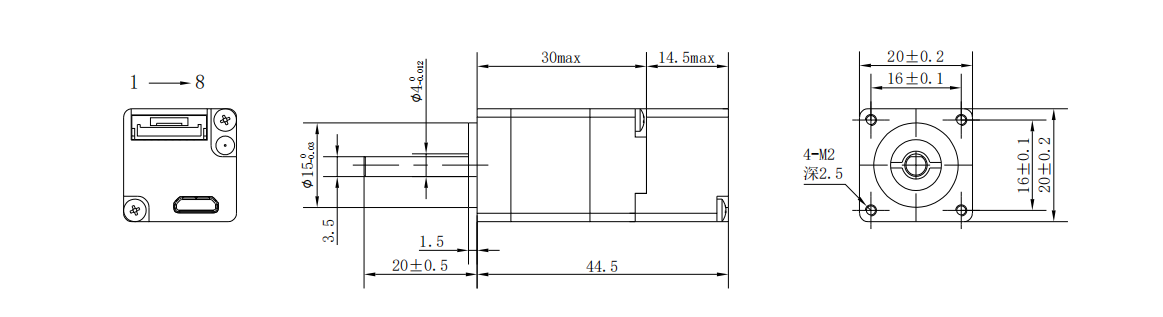

S8HY3006E-P 一体化电机尺寸图

力速特性曲线

3D 预览

文档下载

系列选型概览 (共 6 款规格型号)

型号 (SKU)核心规格参数选型操作
S8HY3006E-RM
20系列微型一体化闭环步进电机-RS485总线-S8HY3006E-RM
控制接口:RS485额定扭矩:0.018N.m
S8HY4106E-RM
20系列微型一体化闭环步进电机-RS485总线-S8HY4106E-RM
控制接口:RS485额定扭矩:0.036N.m
S8HY5106E-RM
20系列微型一体化闭环步进电机-RS485总线-S8HY5106E-RM
控制接口:RS485额定扭矩:0.04N.m
S8HY3006E-P当前
20系列微型一体化闭环步进电机-脉冲驱动-S8HY3006E-P
控制接口:脉冲额定扭矩:0.018N.m
S8HY4106E-P
20系列微型一体化闭环步进电机-脉冲驱动-S8HY4106E-P
控制接口:脉冲额定扭矩:0.036N.m
S8HY5106E-P
20系列微型一体化闭环步进电机-脉冲驱动-S8HY5106E-P
控制接口:脉冲额定扭矩:0.04N.m
