57mm贯通式直线步进电机-23HY45L

57mm贯通式直线步进电机-23HY45L

NEMA23(57mm法兰)贯通轴式直线电机是贯通式的线性执行器,结构紧凑,传动效率和定位精度高。可选装高分辨率的贯通编码器配合高定位使用。

简要特性

  • ⼀体化结构
  • 提供多种规格
  • 更⻓的寿命和更⾼的精度
  • 提供不同⻓度
  • 提供内置编码器
  • 电机控制器/驱动器可⽤
  • 使⽤控制器时,0.0002mm /步

规格参数

型号代码:23HS45L
相电流(A):2 A
静⼒矩(mN.m):700 mN.m
相电阻(Ohm):1.63 Ohm
相电感(mH):5.8 mH
转⼦惯量(gcm²):155 gcm²
电机重量(kg):0.5 kg
电机⾼度(mm):45 mm
螺杆⻓度:不同的长度可选
反馈装置:编码器(闭环版本)
订货编码:23HS45T0502E2000-L1

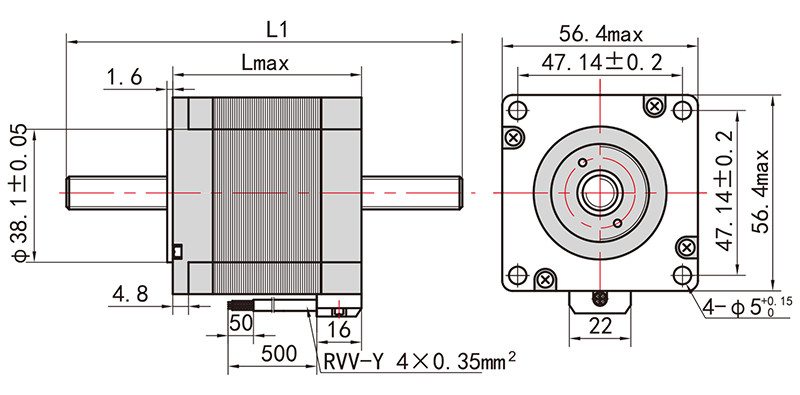

尺寸图

57mm贯通式直线步进电机-23HY45L

文档下载

文件 类型 大小 最后更新 链接
23HSL pdf - 1月 / 18 / 2022   Download
