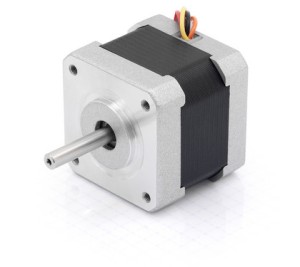

力矩增强型42系列减速闭环步进电机NEMA17-YL4218L3004-E2000G4

力矩增强型42系列减速闭环步进电机NEMA17-YL4218L3004-E2000G4

力矩增强型的高性能的步进电机，静态力矩高达550mNm，比同类产品提升20%，法兰尺寸为 NEMA 17 (42 mm)，加装微型编码器可实现高精度闭环，齿轮箱提供更高的力矩输出。在200rpm时，高达1.6Nm的实际扭矩输出

简要特性

  • 微型减速闭环步进电机
  • 42系列法兰
  • 已配套编码器/减速箱
  • 一段减速比4比（可选二段减速比）
  • 电机控制器/驱动器可用

规格参数

系列代码:YL4218L3004-E2000G4
相电流（A）:3 A
静态⼒矩（mN.m）:550（减速前） mN.m
电机⾼度“L“（mm）:48 mm
电机重量（kg）:0.34 kg
电机法兰（mm）:42 mm
相电阻（Ohm）:0.63 Ohm
相电感（mH）:1.03 mH
转⼦惯量（gcm²）:82 gcm²
反馈装置:编码器(闭环版本) 500/1000/2000/4000 CPR可选
订货编码:YL4218L3004-E2000G4

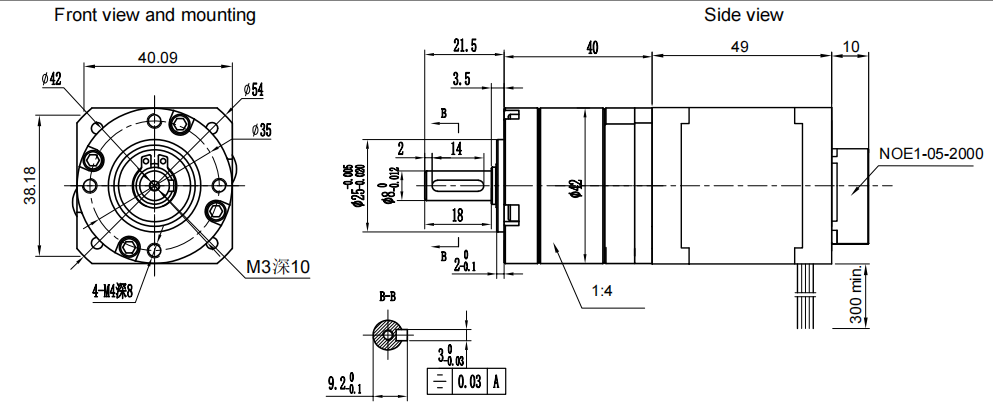

尺寸图

力矩增强型42系列减速闭环步进电机NEMA17-YL4218L3004-E2000G4

力矩曲线

力矩增强型42系列减速闭环步进电机NEMA17-YL4218L3004-E2000G4

文档下载

文件 类型 大小 最后更新 链接
YL4218L3004-E2000G4 pdf - 2月 / 08 / 2022   Download
